Caldera mural con 40 litros de acumulación para ofrecer el máximo confort sanitario con un consumo de gas mínimo gracias a su alto rango de modulación (1:10) en apenas 60 cm de ancho. Potente, compacta y de última tecnología, para los más exigentes.
Guía de contenidos
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| 1 01 | Sobretemperatura |
| 1 03 | Circulación Insuficiente |
| 1 04 | Circulación Insuficiente |
| 1 05 | Circulación Insuficiente |
| 1 06 | Circulación Insuficiente |
| 1 07 | Circulación Insuficiente |
| 1 08 | Falta de agua (requerimiento de llenado) |
| 1 09 | Presión de instalación ALTA (+ 3 bares) |
| 1 10 | Circuito abierto o cortocircuito sonda impulsión de calefacción |
| 1 12 | Circuito abierto o cortocircuito sonda retorno de calefacción |
| 1 14 | Circuito abierto o Cortocircuito sonda externa |
| 1 16 | Termostato de suelo abierto |
| 1 18 | Problema en la sonda de circuito primario |
| 1 P1 | Señalación de circulacion insuficiente |
| 1 P2 | Señalación de circulacion insuficiente |
| 1 P3 | Señalación de circulacion insuficiente |
| 2 01 | Circuito abierto o cortocircuito sonda circuito sanitario |
| 2 02 | Sonda acumulador solar abierto cortocircuito (kit solar) |
| 2 03 | Circuito abierto o Cortocircuito sonda acumulador (SYSTEM) |
| 2 05 | NTC Entrada Circuito Sanitario Abierta Kit solar (opción) |
| 2 09 | Sobretemperatura acumulador (SYSTEM) |
| 3 01 | Error EEPROM display |
| 3 02 | Error de comunicación |
| 3 03 | Error placa principal |
| 3 04 | Demasiados intentos (>5) de reset en 15 minutos |
| 3 05 | Error placa principal |
| 3 06 | Error placa principal |
| 3 07 | Error placa principal |
| 3 13 | Fallo de Baja Tensión |
| 3 P9 | Previsión del mantenimiento |
| 4 11 | Circuito abierto o Cortocircuito sonda ambiente Z1 |
| 4 12 | Circuito abierto o Cortocircuito sonda ambiente Z2 |
| 4 13 | Circuito abierto o Cortocircuito sonda ambiente Z3 |
| 5 01 | Ausencia de llama (Después de 5 intentos 5P6) |
| 5 02 | Llama detectada con válvula de gas cerrada |
| 5 03 | Llama detectada con válvula de gas cerrada (Después de 20 segundos de error 502) |
| 5 04 | Apagado llama (Después de 6 intentos 5P6) |
| 5 P3 | Desprendimiento de llama |
| 5 P5 | Error de Presión de gas baja |
| 5 P6 | Falta de llama |
| 6 11 | Aviso de ventilador Anomalía en los conductos de aspiración/evacuación (con la caldera apagada el ventilador trabaja durante 20 minutos como máximo). Si el problema no se resuelve aparece el error 612. |
| 6 12 | Error ventilador. Velocidad del ventilador superior o inferior a los valores fijados. |
| 7 01 | Sonda de salida Zona 1 abierta o cortocircuitada |
| 7 02 | Sonda de salida Zona 2 abierta o cortocircuitada |
| 7 03 | Sonda de salida Zona 3 abierta o cortocircuitada |
| 7 11 | Sonda de retorno Zona 1 abierta o cortocircuitada |
| 7 12 | Sonda de retorno Zona 2 abierta o cortocircuitada |
| 7 13 | Sonda de retorno Zona 3 abierta o cortocircuitada |
| 7 22 | Sobrecalentamiento Zona 2 |
| 7 23 | Sobrecalentamiento Zona 3 |
| 7 50 | Esquema hidráulico no definido |
| 8 01 | Fallo de ajuste de calibración |
| 8 02 | Llama detectada con válvula de gas cerrada |
| 8 03 | Parámetro potencia errado (parametro 229) |
| 8 04 | Desacoplamiento Clip-In requerido (ver nota abajo) |
NOTA – ERROR 804:
PARA CONECTAR LA CALDERA ELECTRÓNICAMENTE PARA LA GESTIÓN DEL SISTEMA SOLAR O SISTEMAS
HÍBRIDOS (SOLAMENTE PARA COMBINACIONES NO ADMITIDAS), ES NECESARIO INSTALAR UN CLIP-IN
SUMINISTRADO COMO ACCESORIO CON CÓDIGO 3319171.
Características
CONFORT SANITARIO
- Dispone de un total de 40 litros de agua acumulada en dos interacumuladores de acero inoxidable
- La caldera sigue produciendo agua caliente instantánea una vez consumidos los 40 litros de la acumulación.
- Caudal específico de 22,1 l/min. con ΔT = 30ºC.
- Vaso de expansión sanitario integrado de 2 litros.
CONFORT EN CALEFACCIÓN
- Control de combustión automático para mayores seguridad, eficiencia y rapidez de instalación.
- Alto rango de modulación de 1:10 y rendimiento 109,8%.6
- Bomba de alta eficiencia con modulación continua para reducción de consumos energéticos y mejorar el confort acústico.
- Función SRA, sistema de regulación automático de la caldera en función de las necesidades de calefacción.
- ¡Interfaz intuitiva y fácil de utilizar! display LCD retroiluminado con visualización de historial, autodiagnóstico, temperaturas de funcionamiento.
MÁXIMA DURABILIDAD
- Quemador de acero inoxidable SPIN-TECH desarrollado, patentado y garantizado 10 años por Chaffoteaux*
- Intercambiador de acero inoxidable para una vida útil prolongada
* Respecto una caldera tradicional sin regulación
CONFORT DE USO Y DE INSTALACIÓN
- Conectividad Chaffolink opcional para un mayor control de tu caldera con tu móvil desde cualquier lugar
- Display LCD fácil de usar para ver temperaturas y modos de funcionamiento
AHORRO DE ENERGÍA Y RESPETO CON EL MEDIO AMBIENTE
- Hasta 40% de ahorro energético con la conectividad Chaffolink integrada de serie (con Expert Control Link)

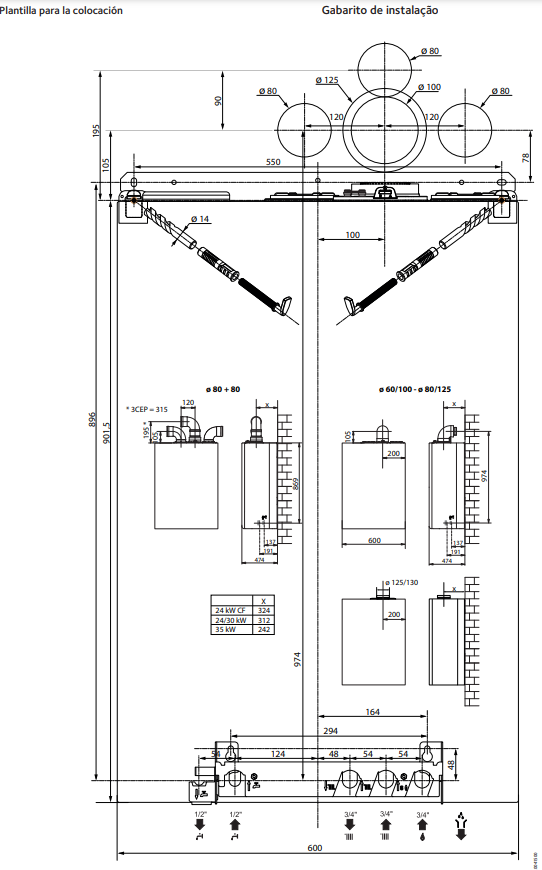

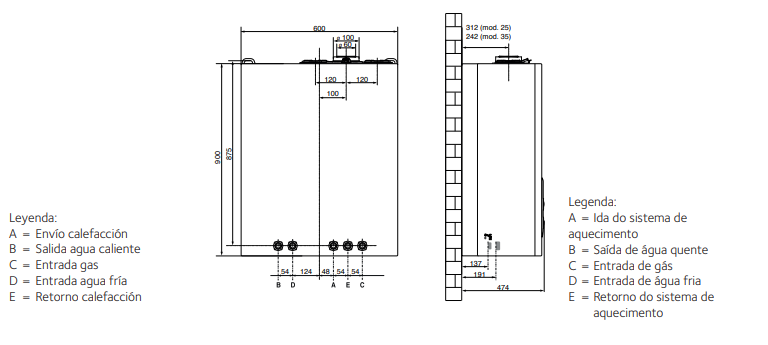

Dimensiones
| PESO Y DIMENSIONES | 35 |
|---|---|
| Peso | 58 |
| Dimensiones (alto-ancho-fondo) | 90-60-46 |

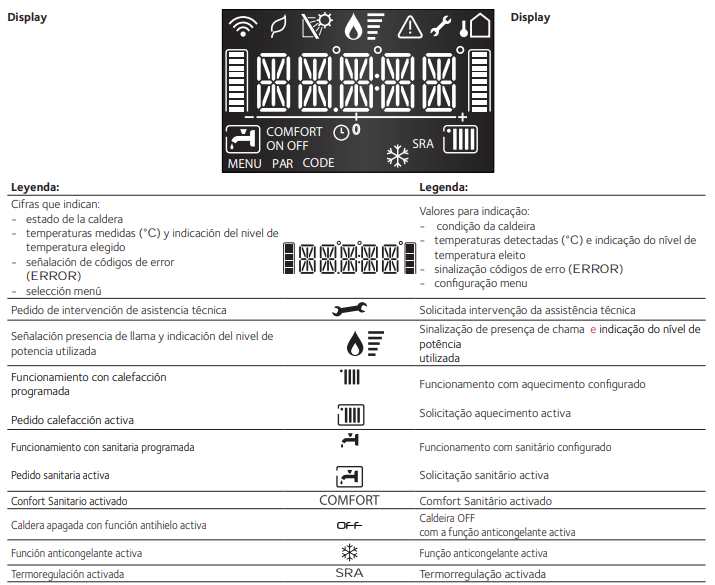

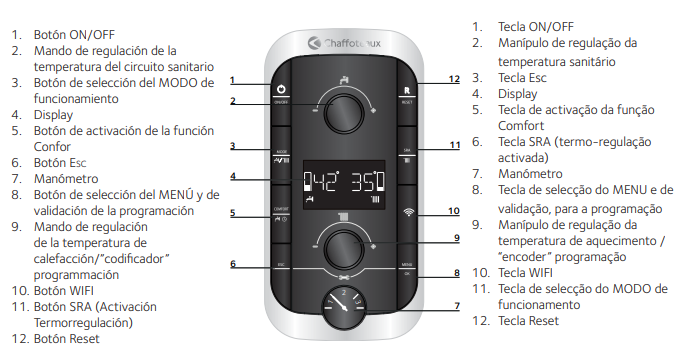

Panel de mandos

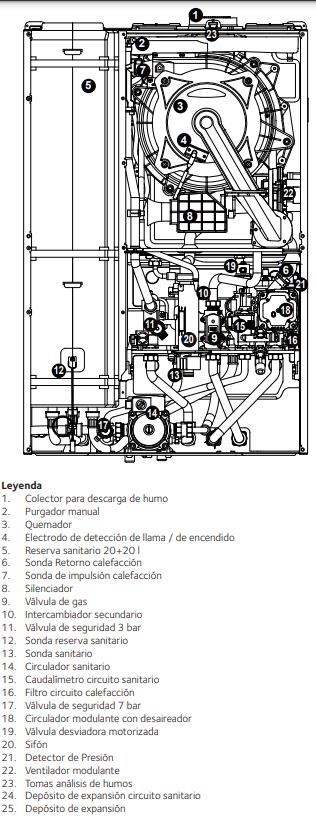

Despiece

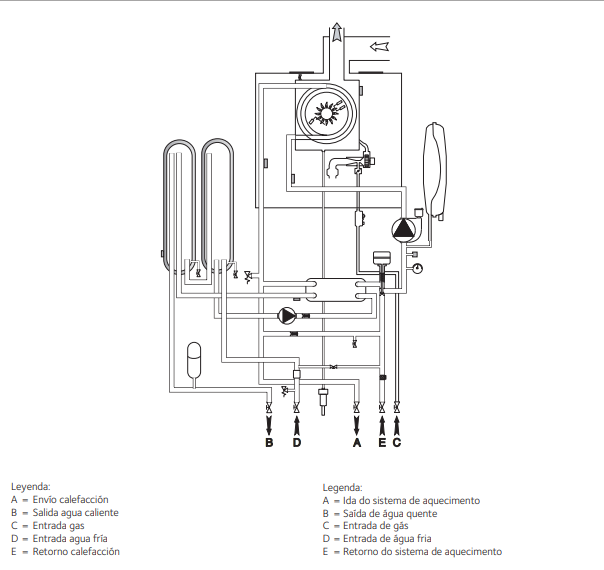

Circuito hidráulico

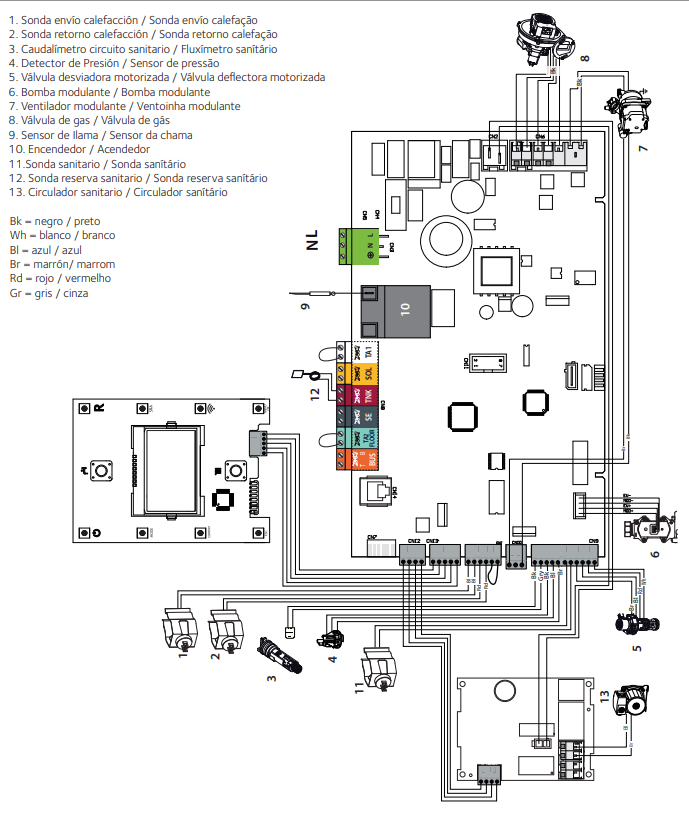

Circuito eléctrico
