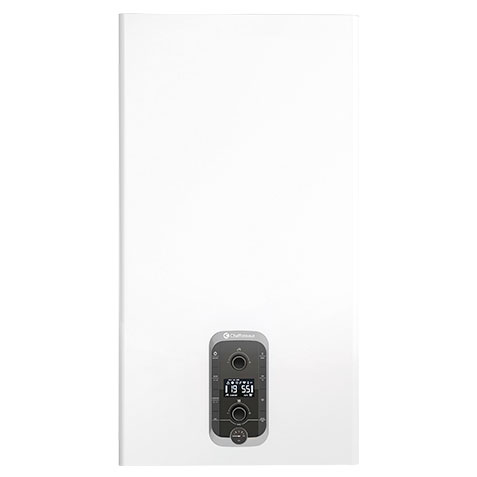

Modelos: Mira Advance / Mira Advance System
Diseñada para combinarse con acumuladores, instalaciones solares y bombas de calor para ACS. Con su gran eficiencia consigue alcanzar la máxima Clase energética A+ añadiendo tan solo un Expert Control y una sonda externa.
Mira Advance System se distingue por su nuevo intercambiador primario de acero inoxidable Spin Tech Chaffoteaux compuesto por tubos más anchos (+142%) y por su diseño compacto monovolumen, que permite fácil acceso a todos los componentes desde el frente de la caldera. Además, el control automático de combustión garantiza máxima seguridad, eficiencia y rapidez de instalación.
Documentación
Códigos de fallo / avería
ERROR | ANOMALIA |
---|---|
1 01 | Sobretemperatura |
1 03 | Circulación Insuficiente |
1 04 | Circulación Insuficiente |
1 05 | Circulación Insuficiente |
1 06 | Circulación Insuficiente |
1 07 | Circulación Insuficiente |
1 08 | Falta de agua (requerimiento de llenado) |
1 09 | Presión de instalación ALTA (+ 3 bares) |
1 10 | Circuito abierto o cortocircuito sonda impulsión de calefacción |
1 12 | Circuito abierto o cortocircuito sonda retorno de calefacción |
1 14 | Circuito abierto o Cortocircuito sonda externa |
1 16 | Termostato de suelo abierto |
1 18 | Problema en la sonda de circuito primario |
1 P1 | Señalación de circulacion insuficiente |
1 P2 | Señalación de circulacion insuficiente |
1 P3 | Señalación de circulacion insuficiente |
2 01 | Circuito abierto o cortocircuito sonda circuito sanitario |
2 02 | Sonda acumulador solar abierto cortocircuito (kit solar) |
2 03 | Circuito abierto o Cortocircuito sonda acumulador (SYSTEM) |
2 05 | NTC Entrada Circuito Sanitario Abierta Kit solar (opción) |
2 09 | Sobretemperatura acumulador (SYSTEM) |
3 01 | Error EEPROM display |
3 02 | Error de comunicación |
3 03 | Error placa principal |
3 04 | Demasiados intentos (>5) de reset en 15 minutos |
3 05 | Error placa principal |
3 06 | Error placa principal |
3 07 | Error placa principal |
3 13 | Fallo de Baja Tensión |
3 P9 | Previsión del mantenimiento |
4 11 | Circuito abierto o Cortocircuito sonda ambiente Z1 |
4 12 | Circuito abierto o Cortocircuito sonda ambiente Z2 |
4 13 | Circuito abierto o Cortocircuito sonda ambiente Z3 |
5 01 | Ausencia de llama (Después de 5 intentos 5P6) |
5 02 | Llama detectada con válvula de gas cerrada |
5 03 | Llama detectada con válvula de gas cerrada (Después de 20 segundos de error 502) |
5 04 | Apagado llama (Después de 6 intentos 5P6) |
5 P3 | Desprendimiento de llama |
5 P5 | Error de Presión de gas baja |
5 P6 | Falta de llama |
6 11 | Aviso de ventilador Anomalía en los conductos de aspiración/evacuación (con la caldera apagada el ventilador trabaja durante 20 minutos como máximo). Si el problema no se resuelve aparece el error 612. |
6 12 | Error ventilador. Velocidad del ventilador superior o inferior a los valores fi jados. |
7 01 | Sonda de salida Zona 1 abierta o cortocircuitada |
7 02 | Sonda de salida Zona 2 abierta o cortocircuitada |
7 03 | Sonda de salida Zona 3 abierta o cortocircuitada |
7 11 | Sonda de retorno Zona 1 abierta o cortocircuitada |
7 12 | Sonda de retorno Zona 2 abierta o cortocircuitada |
7 13 | Sonda de retorno Zona 3 abierta o cortocircuitada |
7 22 | Sobrecalentamiento Zona 2 |
7 23 | Sobrecalentamiento Zona 3 |
7 50 | Esquema hidráulico no definido |
8 01 | Fallo de ajuste de calibración |
8 02 | Llama detectada con válvula de gas cerrada |
8 03 | Parámetro potencia errado (parametro 229) |
8 04 | Desacoplamiento Clip-In requerido (ver nota abajo) |
NOTA – ERROR 804:
PARA CONECTAR LA CALDERA ELECTRÓNICAMENTE PARA LA GESTIÓN DEL SISTEMA SOLAR O SISTEMAS HÍBRIDOS (SOLAMENTE PARA COMBINACIONES NO ADMITIDAS), ES NECESARIO INSTALAR UN CLIP-IN SUMINISTRADO COMO ACCESORIO CON CÓDIGO 3319171.
Características
CONFORT SANITARIO
- Caldera lista para combinarse con acumuladores, solar o bombas de calor para agua caliente sanitaria.
- Equipada con válvula a tres vías motorizada y sonda acumulador.
CONFORT EN CALEFACCIÓN
- Control de combustión automático para mayores seguridad, eficiencia y rapidez de instalación.
- Alto rango de modulación de 1:10 y rendimiento 109,8%.
- Bomba de alta eficiencia con modulación continua para reducción de consumos energéticos y mejorar el confort acústico.
- Función SRA, sistema de regulación automático de la caldera en función de las necesidades de calefacción.
- ¡Interfaz intuitiva y fácil de utilizar! display LCD retroiluminado con visualización de historial, autodiagnóstico, temperaturas de funcionamiento.
MÁXIMA DURABILIDAD
- Quemador de acero inoxidable SPIN-TECH desarrollado, patentado y garantizado 10 años por Chaffoteaux*
- Intercambiador de acero inoxidable para una vida útil prolongada
* Respecto una caldera tradicional sin regulación
CONFORT DE USO Y DE INSTALACIÓN
- Conectividad Chaffolink opcional para un mayor control de tu caldera con tu móvil desde cualquier lugar
- Display LCD fácil de usar para ver temperaturas y modos de funcionamiento
- Medidas compactas para una integración fácil en espacios reducidos: 745x400x315 mm (modelo 24 kW)
AHORRO DE ENERGÍA Y RESPETO CON EL MEDIO AMBIENTE
- Hasta 40% de ahorro energético con la conectividad Chaffolink integrada de serie (con Expert Control Link)

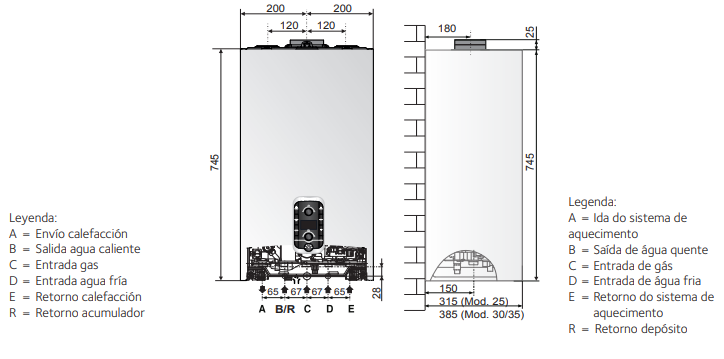

Dimensiones
PESO Y DIMENSIONES | 25 | 35 |
---|---|---|
Peso | 29,7 | 34,6 |
Dimensiones (alto-ancho-fondo) | 74,5-40-31,5 | 74,5-40-38,5 |
![](https://codigocalderas.com/wp-content/uploads/2022/04/6805d9cfb80223609839cdf2c8c3f3ee.png)

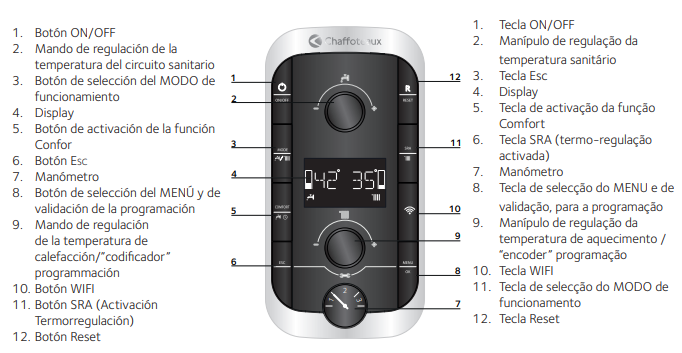

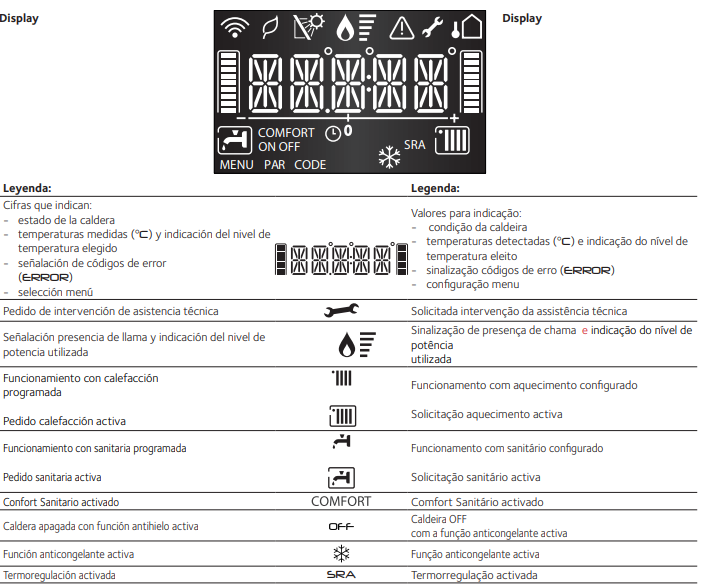

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/514a61fc396016bea10dfafde08177ff.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/3e31082bcd64c8717775b0e0080ce26a.png)

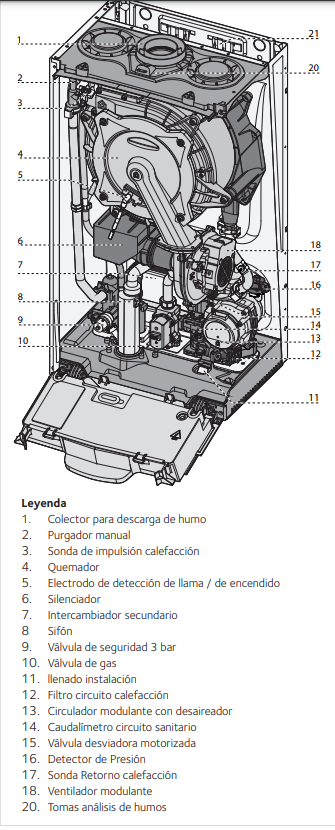

Despiece
![](https://codigocalderas.com/wp-content/uploads/2022/04/a3eeb89703597b69d9574e2e788d12f5.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/d25c6a616ea63af463c8f4edaf260586.png)
- A – Diseño monovolumen para mejor accesibilidad y los paneles de absorción de sonido
- B – Quemador modulante de premezcla total
- C – Nueva interfaz con pantalla LCD
- D – Control electronico de combustion
- E – Nueva circuito hidráulico con bomba

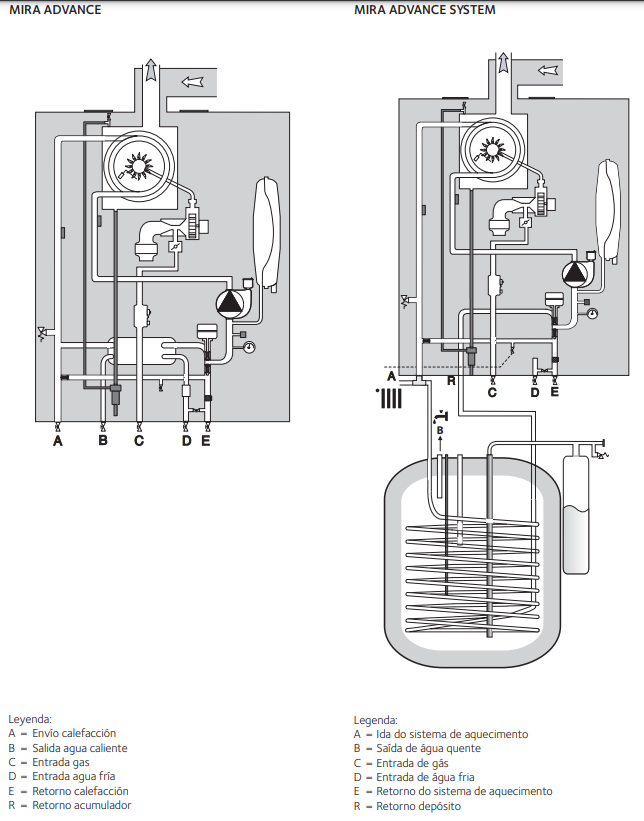

Circuito hidráulico
![](https://codigocalderas.com/wp-content/uploads/2022/04/2f612a6f02b46173b658a6b8cee319af.png)

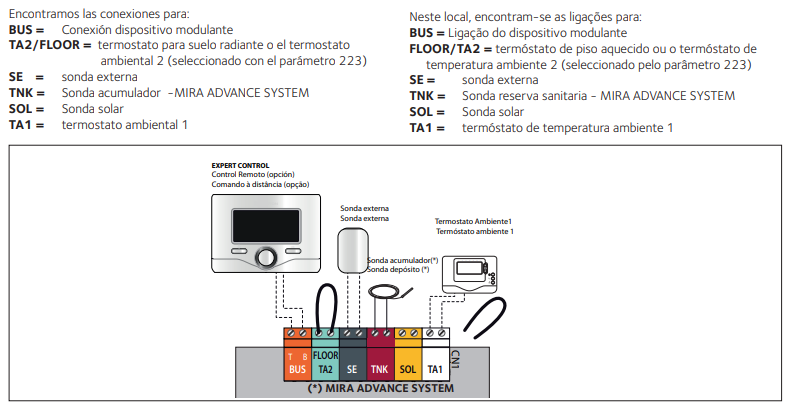

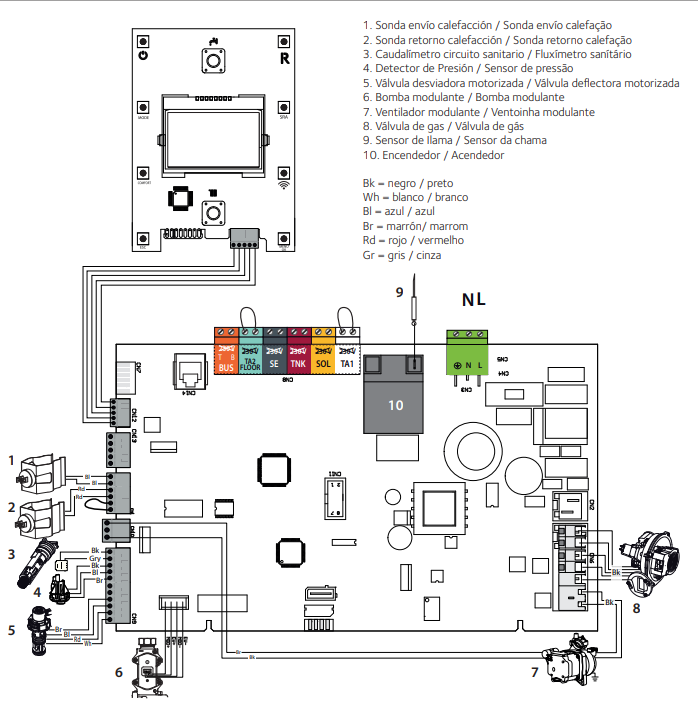

Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/6e6bfb70a6ad93db984c2d3a2fad6f4d.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/1de93489f49a56f23617fbad7fdab782.png)
Opinion
CHAFFOTEAUX MIRA ADVANCE SYSTEM está entre las mejores calderas de condensación del mercado, por su durabilidad, por su ahorro de energía, por su bajo consumo energético por su calidad-precio de una marca reconocida del sector.
