![caldera chaffoteaux inoa green](https://codigocalderas.com/wp-content/uploads/2022/04/inoa-green.jpg)

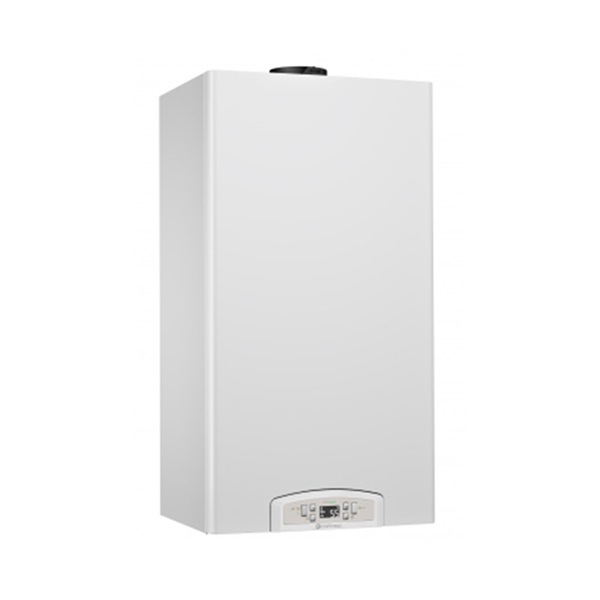

Caldera compacta, ligera y de fácil uso ideal para nueva edificación.
Dispone de un display LCD con iconos intuitivos y su diseño permite una integración fácil en cualquier espacio.
Compatible con gas natural y propano. (kit transformación incluído)
Guía de contenidos
Documentación
Códigos de fallo / avería
ERROR | ANOMALIA |
---|---|
1 01 | Sobretemperatura |
1 03 | Circulación Insuficiente |
1 04 | Circulación Insuficiente |
1 05 | Circulación Insuficiente |
1 06 | Circulación Insuficiente |
1 07 | Circulación Insuficiente |
1 08 | Falta de agua (requerimiento de llenado) |
1 09 | Presión de instalación ALTA (+ 3 bares) |
1 10 | Circuito abierto o cortocircuito sonda impulsión de calefacción |
1 12 | Circuito abierto o cortocircuito sonda retorno de calefacción |
1 14 | Circuito abierto o Cortocircuito sonda externa |
1 16 | Termostato de suelo abierto |
1 18 | Problema en la sonda de circuito primario |
1 P1 | Senalacion de circulacion insuficiente |
1 P2 | Senalacion de circulacion insuficiente |
1 P3 | Senalacion de circulacion insuficiente |
2 01 | Circuito abierto o cortocircuito sonda circuito sanitario |
2 02 | Sonda acumulador solar abierto cortocircuito (kit solar) |
2 04 | Sonda de colector solar abierta o cortocircuitada (kit solar) |
2 05 | NTC Entrada Circuito Sanitario Abierta Kit solar (opción) |
2 07 | Sobrecalentamiento de colector solar |
2 08 | Temperatura baja en el colector solar |
3 01 | Error EEPROM display |
3 02 | Error de comunicación |
3 03 | Error placa principal |
3 04 | Demasiados intentos (>5) de reset en 15 minutos |
3 05 | Error placa principal |
3 06 | Error placa principal |
3 07 | Error placa principal |
3 P9 | Previsión del mantenimiento programado |
4 11 | Circuito abierto o Cortocircuito sonda ambiente Z1 |
4 12 | Circuito abierto o Cortocircuito sonda ambiente Z2 |
4 13 | Circuito abierto o Cortocircuito sonda ambiente Z3 |
5 01 | Ausencia de llama |
5 02 | Llama detectada con válvula de gas cerrada |
5 04 | Apagado llama |
5 P1 | Primer intento de encendido fracasado |
5 P2 | Segundo intento de encendido fracasado |
5 P3 | Apagado de llama |
6 07 | Presostato activado antes del encendido |
6 08 | Presostato NO activado con ventilador encendido |
6 09 | Sobrecalentamiento de los humos |
6 10 | Sobretemperatura (Intercambiador) |
6 12 | Error Ventilado |
Características
CONFORT SANITARIO
- Caudal de 13,1 a 16,3 l/min. con ΔT = 25ºC.
- Temperatura constante durante toda la extracción de agua
CONFORT EN CALEFACCIÓN
- Alto rango de modulación de 1:4 y rendimiento 108,3%.
- Bomba de alta eficiencia con modulación continua para reducción de consumos energéticos y mejorar el confort acústico.
MÁXIMA DURABILIDAD
- Quemador modulante e intercambiador de aluminio
- Mantenimiento más fácil: todos los componentes son accesibles por delante
CONFORT DE USO Y DE INSTALACIÓN
- Display LCD fácil de usar para ver temperaturas y modos de funcionamiento
- Medidas compactas para una integración fácil en espacios reducidos: 745x400x307 mm
- Peso muy reducido: 24 kg. (modelo 24 kW)
AHORRO DE ENERGÍA Y RESPETO CON EL MEDIO AMBIENTE
- Más de 25% de ahorro energético combinando con el Expert Control, la sonda externa y suelo radiante.

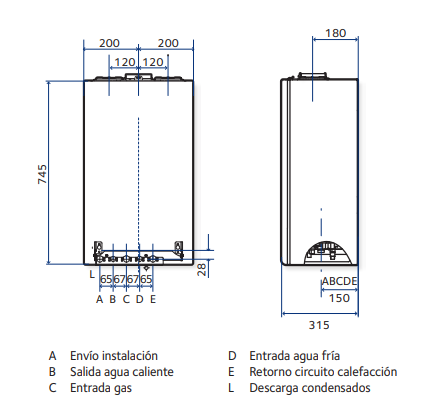

Dimensiones
PESO Y DIMENSIONES | 24 | 29 |
---|---|---|
Peso | 24 | 25 |
Dimensiones (alto-ancho-fondo) | 74,5-40-30,7 | 74,5-40-30,7 |
![](https://codigocalderas.com/wp-content/uploads/2022/04/ab6a06d31ad6a3ec506b54bbe5c4a8f3.png)

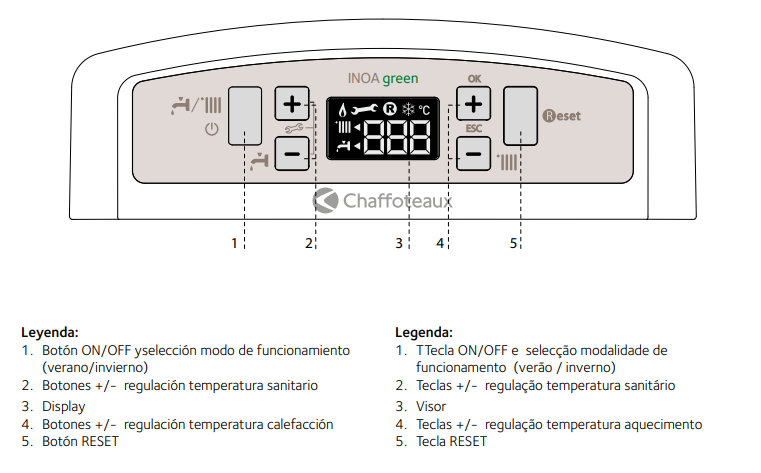

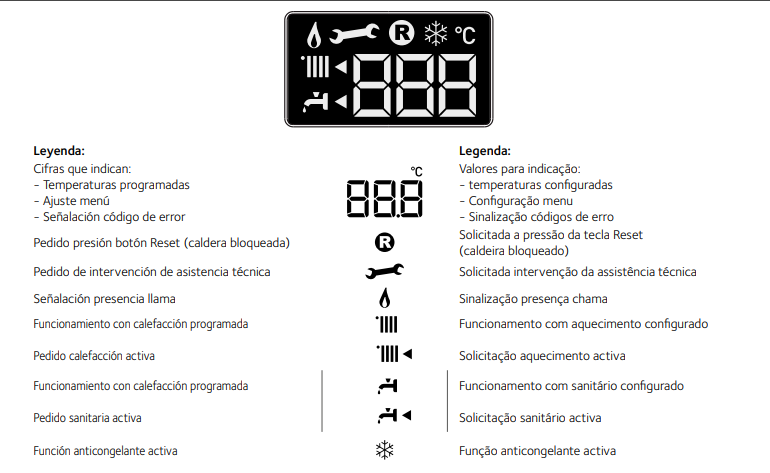

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/c8a2c1ec5be6355181cb805468b910d7.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/4bd8aca2fffc5b6883fb6a13fd21e16a.png)

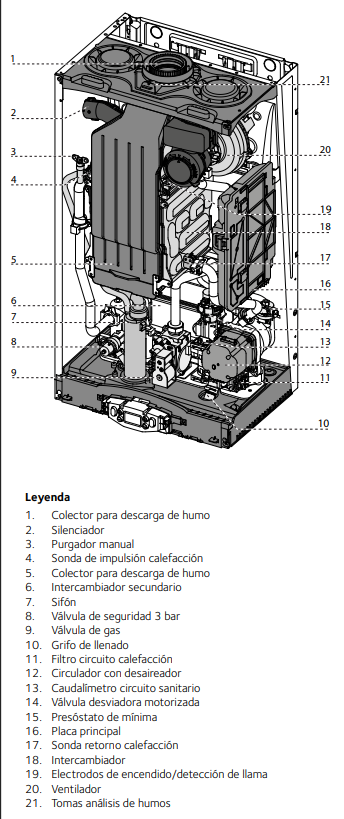

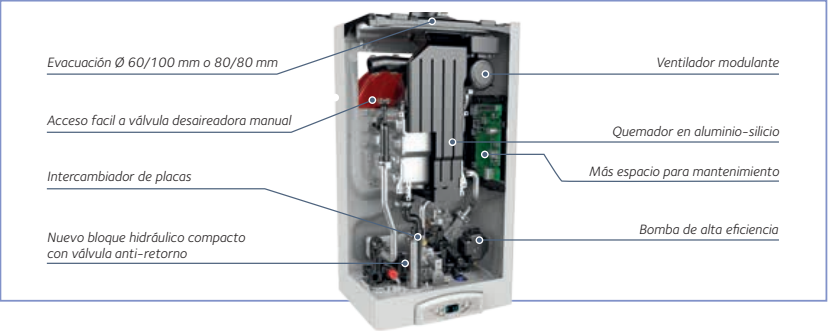

Despiece
![](https://codigocalderas.com/wp-content/uploads/2022/04/d15fec83afa459fbe31d43c09e4a314d.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/9a3086832bce7d6a56efb2fdb44eb084.png)

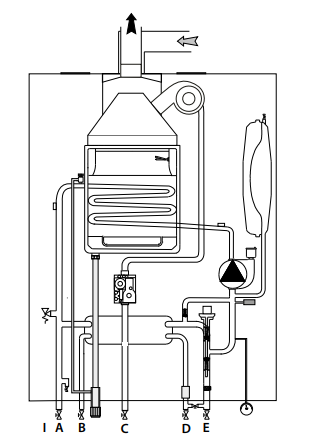

Circuito hidráulico
![](https://codigocalderas.com/wp-content/uploads/2022/04/d5c356440daf36d37635f9e2484eca34.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/06ae58bc20208614683f22f6ab977288.png)

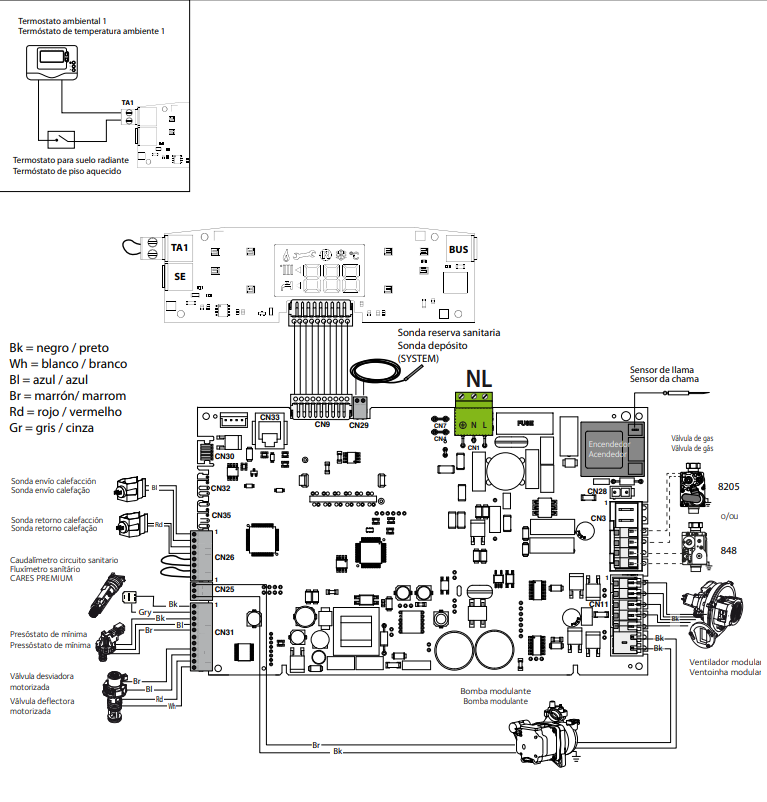

Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/b895bbf147126708eb3de7825341c4fd.png)
