Chaffoteaux Fluendo Plus ONT

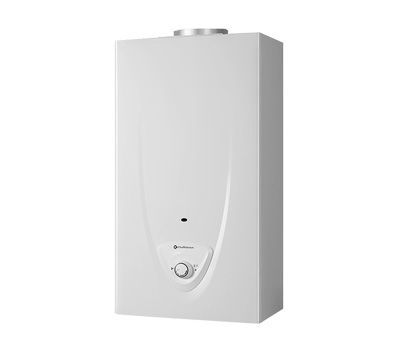

calentador chaffoteaux fluendo plus ONT

Modelos : ONT B 11 / ONT B 14 / ONT B 16

Fluendo es un calentador estudiado y realizado para simplificar al máximo la instalación, su uso y mantenimiento. Es compacto, modular, sus componentes son muy accesibles, sus conexiones hidráulicas son sencillas y se pueden adaptar a cualquier configuración de salida de humos.

Guía de contenidos

Documentación

Instrucciones técnicas para la instalación y el mantenimientoDescarga

Códigos de fallo / avería

LED ROJODESCRIPCIÓNCONTROLORES POR EFECTUAR
FijoPilas gastadasSustituir las pilas
Parpadea 1
vez		microinterruptores
posición incorrecta		Verifique la
posición de los
microinterruptores
Parpadea 2
vez		Sensor de
temperatura
defectuoso		– Controlar si el cable del sensor está correctamente conectado
– Comprobar si la presión del agua es demasiado baja
Parpadea 3
veces		Encendido fallido
después de una
correcta descarga
de chispas eléctricas		– Controlar que el tubo de entrada gas no sea obstruido
– Comprobar que el electrodo de detección de llama este correctamente posicionado
Parpadea 4
veces		Válvula de gas
defectuosa		Controlar que el diafragma de gas no este obstruido o bloqueado
Parpadea 5
veces		Sobretemperatura– Controlar una eventual obstrucción de la evacuación de humos
– Comprobar que la presión del agua no sea demasiado baja

Características

  • Medidas compactas: 580 x 318 x 223 mm (11 litros) 580 x 374 x 223 mm (14 litros)
  • Intercambiador de cobre de “cámara húmeda” • Modulación continua de la llama
  • De llama piloto permanente (CFp) o de encendido electrónico mediante pila (LR20) (CFe) para un real ahorro de gas.
  • Detección de presencia de llama que interrumpe automáticamente la posible expulsión de gas en del caso de un apagado accidental
  • Control electrónico de las temperaturas
  • Intercambiabilidad total gracias a las dimensiones compactas
  • Instalable en trastero
  • Tomas de presión en la válvula de gas
  • Filtro sanitario incorporado en el grupo hidráulico
  • Panel de mandos fácil de usar con regulaciones independientes de la potencia del quemador y del caudal de agua
  • Mantenimiento frontal

Dimensiones

  • Alto: 580 mm
  • Ancho: 374 mm
  • Fondo: 223 mm

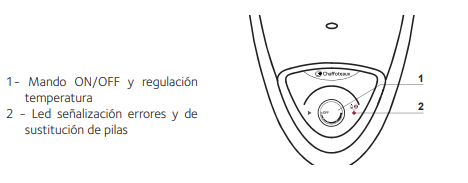

Panel de mandos

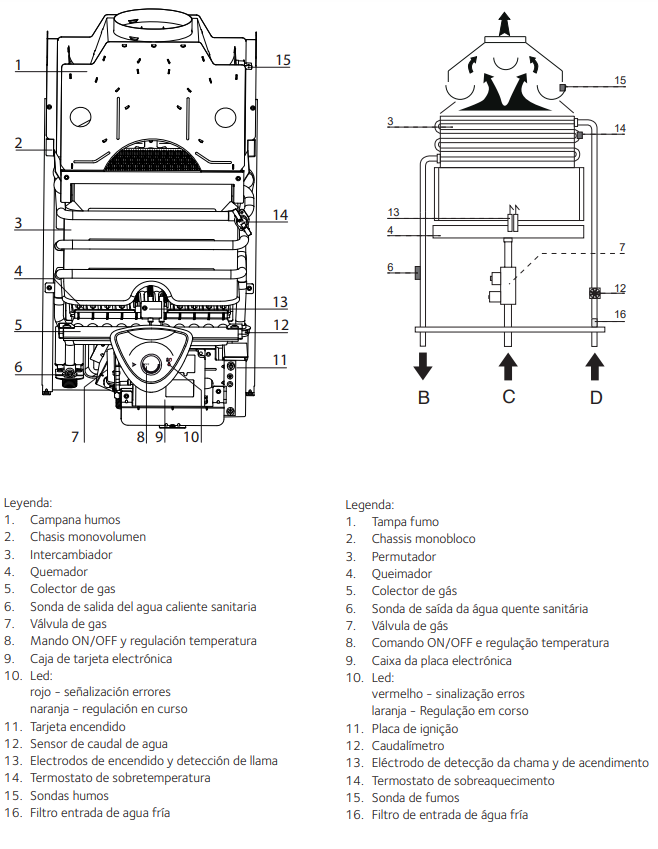

Despiece

Circuito hidráulico

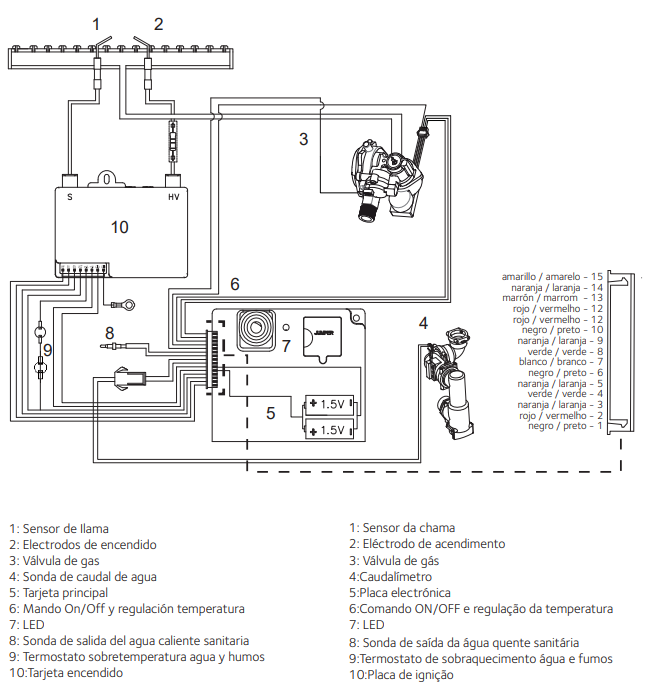

Circuito eléctrico
