Chaffoteaux Centora

caldera chaffoteaux centora
Guía de contenidos

Códigos de fallo / avería

ERRORANOMALIA
80Función de seguridad por sobrecalentamiento Caldera bloqueada, contacto del termostato abierto
70-80Función de seguridad por fallo en el encendido. Circuito de ionización abierto, falta de gas, defecto de sonda
60-80Sistema deshielo activado mediante bomba en funcionamiento
60-70Sistema deshielo activado mediante quemador y bomba en funcionamiento
50Defecto caudalímetro calefacción
50-80Termistor sanitario abierto
50-70Termistor sanitario en cortocircuito
50-60-70-70Termistor salida calefacción abierto
50-60Termistor salida calefacción en cortocircuitP
40-80Paro debido a un defecto de desbordamiento de humos
40-70Intento de encendid
40-50-60-80Válvula de 3v distribución bloqueada en calefacció
30Defecto de comunicación con la placa principal
40-60-70Extractor parado y presostato en reposo
40-60-80Extractor en marcha y presostato en reposo

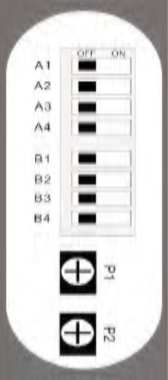

Posición Conmutadores (switch)

  • A1 : Modo corta bomba (OFF) o bomba en contínuo (ON) con termostato de ambiente
  • A2 : Elección de la velocidad de la bomba GV (OFF) y PV (ON),
  • A3 : Temporización Anti-ciclo calefacción(TAC) de 30” (ON), ó 3’ (OFF).
  • A4 : Elección del modo calefacción modulante (OFF) o Todo-Poco-Nada (ON),
  • B1 : No utilizado.
  • B2 : Temporización sobre detector de caudal sanitario de 1,5” (ON)
  • B3 : Temporización Inter-ciclo SanitarioCalefacción (TIC) de 30” (ON) ó 3’ (OFF). La caldera no vuelve a ponerse en marcha en calefacción hasta después de esta temporización,
  • B4 : Instalación con un acumulador tipo CELECTIC (ON), La temporización TIC queda entonces anulada (0”) y la temperatura de consigna sanitaria forzada a 65°C.

Potenciómetros :

  • P1 = Potencia calefacción Permite ajustar la potencia calefacción de la caldera entre la potencia mini y nominal.
  • P2 = Potencia nominal Permite la regulación de la presión gas a la nodriza, de forma a obtener la potencia adecuada en modo calefacción y sanitario (de 80 a 100% del valor nominal de la caldera).

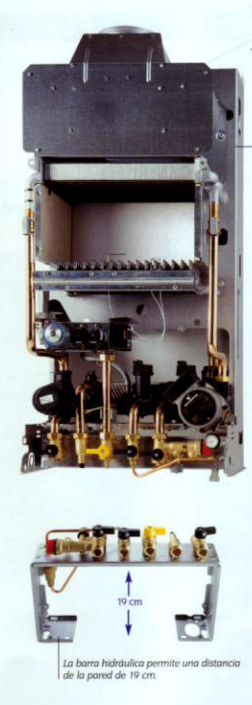

Despiece chaffoteaux centora
