Chaffoteaux Avenir Plus LNX

Chaffoteaux Avenir Plus LNX

Modelos: SFT 11 / SFT 16

El calentador a gas electrónico de cámara estanca con emisiones bajo NOx. Gracias a su tecnología termostática permite un mayor confort debido a la gran estabilidad de la temperatura ante variaciones de caudal y el máximo ahorro ya que solo utiliza el gas necesario en cada instante.

Guía de contenidos

Documentación

Códigos de fallo / avería

DISPLAYDESCRIPCIÓNPOSIBLE SOLUCIÓN
Cuadro de mandos apagado luego
de pulsar la tecla ON
– Falta alimentación eléctrica
Verifique la conexión eléctrica
– Problema en la tarjeta
electrónica o en el fusible.
A1Paro por falta de
encendido
(Llama no detectada
después de
tres intentos de
encendido)
– Llave de gas cerrado
Abra la llave y realice el
procedimiento de encendido
– Controle el electrodo de encendido
– Controle el electrodo de detección
– Presione el botón ON / OFF para RESET
A2Paro por exceso de temperatura– Se registra una temperatura
superior 95°C
Presione el botón ON / OFF para
RESET
A3Intervención del presostato de humos– Verifique los conductos de
escape de humo / toma de aire
Presione el botón ON / OFF para
RESET
A4Falta de llama (3 veces) durante la
operación
Presione el botón ON / OFF para
RESET
A6Error de la sonda de salida de agua
caliente
Controle la sonda de salida del agua caliente sanitaria
A7Error de la sonda de entrada de agua fríaControle la sonda de entrada de agua fría
E6Llama detectada con válvula de gas
cerrada
Controle el electrodo de detección
E7Error ventilador– Controle la tarjeta electrónica
– Controle el ventilador
EELa temperatura de entrada del agua supera los 65°C.Comprobar
70Error de configuración de parámetrosConfigurar parámetro o sustituir placa electronica si fuera necesaria

Características

CONFORT SANITARIO

  • Termostático: Permite tener más confort gracias a una temperatura estable de agua caliente, aunque el caudal varíe, gracias a la sonda NTC de alta precisión que mide la temperatura a la salida del agua caliente.
  • Encendido a baja presión: Disfruta del agua caliente desde el momento que abres el grifo.

CONFORT DE USO Y DE INSTALACIÓN

  • Control electrónico de la temperatura ACS de 35 a 65ºC.
  • Compatible con instalaciones solares para un mayor ahorro en gas.
  • Fácil acceso a la llave del caudal del agua.
  • Pantalla LCD que muestra la temperatura y la detección de llama.
  • Dimensiones muy reducidas y diseño novedoso.
  • Máxima seguridad: Cámara estanca, sonda para evitar la sobretemperatura de los humos, de la temperatura del agua caliente y detector de llama.

AHORRO DE ENERGÍA Y RESPETO CON EL MEDIOAMBIENTE

  • Termostático: Gracias a consumir sólo el gas necesario en cada momento garantiza el máximo ahorro.
  • Modo ECO, que limita la potencia en un 80%, ideal para situaciones que no se requiere tanta potencia como en verano o con integración de un equipo solar.
  • Emisiones NOx por debajo de 56mg/kWh.

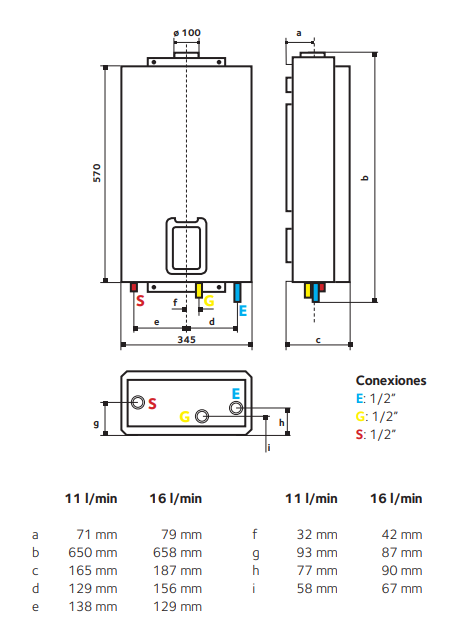

Dimensiones

PESO Y DIMENSIONES 11 11 16 16
Peso13131515
Dimensiones (alto-ancho-fondo)57-34,5-16,557-34,5-16,557-34,5-18,757-34,5-18,7

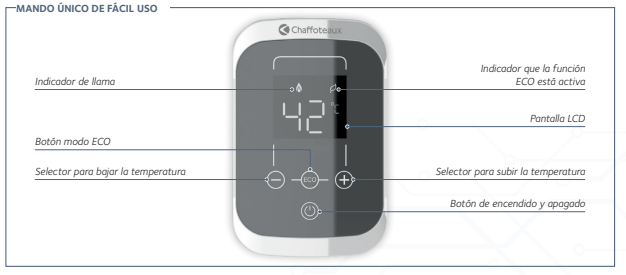

Panel de mandos

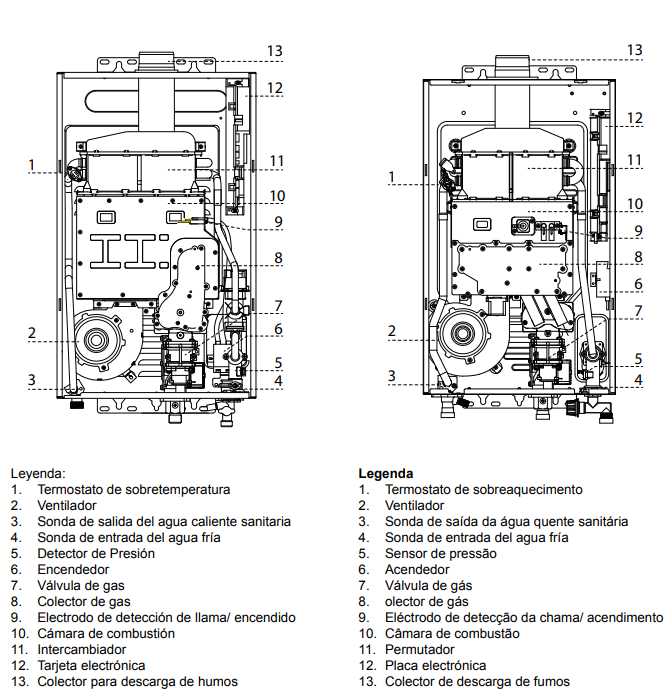

Despiece

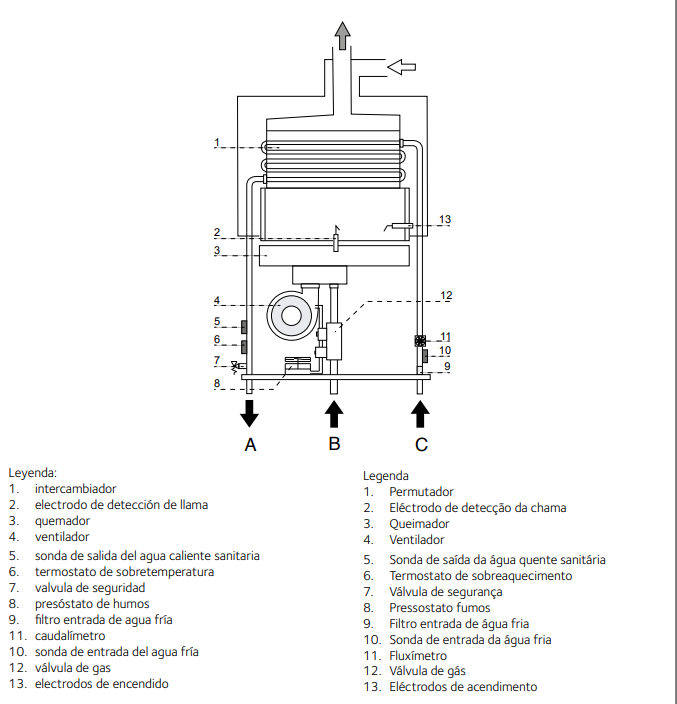

Circuito hidráulico

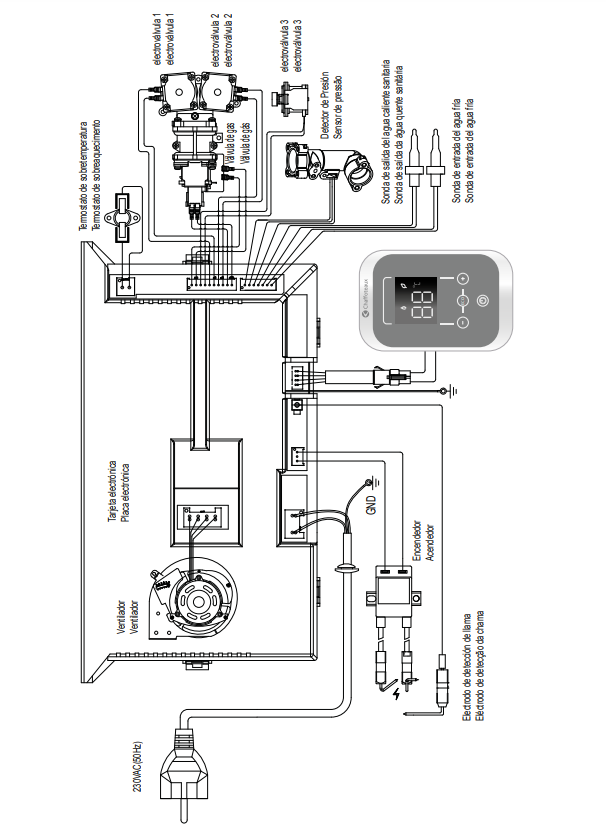

Circuito eléctrico
