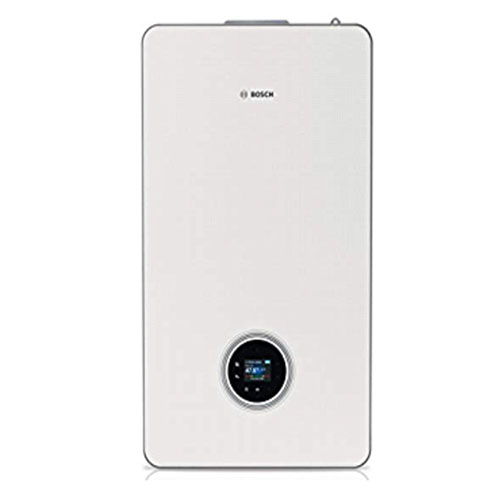

La nueva caldera mural de alta gama y atractivo diseño, con su potencia de 50 kW representa una alternativa excelente para viviendas de grandes dimensiones, guarderías, pequeños hostales o casas rurales, contribuyendo a mejorar su confort y calidad de vida.
- Cuerpo de caldera fabricado en aleación de Aluminio Silicio. Intercambiador con tratamiento interior que lo protege de residuos, facilitando las labores de limpieza y mantenimiento.
- Superestructura: Los paneles laterales son totalmente extraíbles fácilmente desde el frontal.
- Diseñada para facilitar su instalación y los trabajos de mantenimiento.
Codigos de fallo / avería
| CODIGO | CLASE DE AVERIA | DESCRIPCIÓN | SOLUCIÓN |
|---|---|---|---|
| 200 | 0 | El aparato se encuentra en funcionamiento de la calefacción. | – |
| 201 | 0 | El aparato se encuentra en funcionamiento del agua caliente | – |
| 202 | 0 | El aparato se encuentra el en programa de optimización de conmutación: no se ha alcanzado todavía el intervalo de tiempo para la reconexión del quemador ( función de servicio 3-b2). | – |
| 203 | 0 | El aparato se encuentra en disposición de servicio; no existe demanda de calor. | – |
| 204 | 0 | La temperatura de impulsión actual es superior a la temperatura de impulsión teórica. Se desconectó el quemador. | – |
| 207 | – | Presión de funcionamiento demasiado baja. | ▶ Llenar y purgar la instalación. ▶ Dado el caso, sustituir el sensor de presión. |
| 208 | 0 | El aparato se encuentra en modo de servicio deshollinador. Después de 30 minutos, el modo de servicio deshollinador se desactiva automáticamente | – |
| 212 | – | Incremento de temperatura en el sensor de temperatura de seguridad o de impulsión demasiado rápido. | ▶ Abrir las válvulas de corte |
| 214 | V | El ventilador se desconectará durante el tiempo de seguridad | ▶ Controlar el ventilador, en caso dado, sustituirlo. ▶ Comprobar tensión de red |
| 215 | V | Ventilador demasiado rápido | ▶ Reemplazar el ventilador. ▶ La tensión de red debe corresponder al valor configurado |
| 224 | B/V | Se activó el limitador de la temperatura de gases o el limitador de la temperatura del bloque térmico. | Si la avería de bloqueo perdura, se convierte en una avería de enclavamiento. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar posibles interrupciones en el limitador de temperatura del bloque térmico y el cable de conexión y sustituirlos en caso necesario. ▶ Comprobar posibles interrupciones en el limitador de temperatura del gas de escape y en el cable de conexión y sustituirlos en caso necesario. ▶ Purgar el aparato con función de servicio 4-A1 ( página 32). |
| 227 | B/V | No se reconoce llama. | Después del 5º intento de encendido, la avería de bloqueo se convierte en una avería de enclavamiento. ▶ Comprobar que la llave de gas está abierta. ▶ Comprobar la presión de la conexión del gas. ▶ Controlar la señal de ionización. ▶ Comprobar la conexión de red. ▶ Comprobar electrodos con cables, cambiar en caso necesario. ▶ Comprobar la instalación de gas de escape, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. ▶ Limpiar el bloque térmico. ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar el ajuste del quemador y, dado el caso, corregirlo. |
| 228 | V | Señal de llama a pesar de que el quemador está desconectado. | ▶ Comprobar si consta una llama. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar la electrónica del aparato, en caso dado, sustituirla |
| 229 | B | Se apagó llama durante el funcionamiento del quemador | ▶ Comprobar la llave de paso general de gas, en caso dado, abrirla. ▶ Controlar la llave del aparato; en caso dado, abrirla. ▶ Medir la presión de conexión de gas con carga térmica nominal. En caso dado detener el aparato y controlar la toma de gas. ▶ Controlar el electrodo de ionización y el cable de conexión, en caso dado, sustituirlo. ▶ Medición de la corriente de ionización. ▶ Comprobar la conexión de conductor protector en el aparato de control. ▶ Controlar la integridad del cable de encendido, en caso dado, sustituirlo. ▶ Medir las resistencias de la válvula de seguridad en la válvula del gas, en caso dado intercambiarla. ▶ Comprobar el valor de ajuste del quemador con la carga térmica nominal o con boquillas del quemador montadas. ▶ Comprobar el valor de ajuste del quemador a mínimo rendimiento. ▶ Controlar la instalación de gas de escape, en caso dado modificar. ▶ Comprobar la alimentación del aire de combustión. ▶ Comprobar si hay depósitos en el bloque térmico en el lado del tubo de escape, en caso dado limpiar. ▶ Comprobar la conexión del conector de contacto en la cubierta del quemador |
| 232 | B | Generador de calor bloqueado por contacto de conmutación externo. | ▶ Conectar el enchufe de conexión para el contacto de conmutación externo. ▶ Montar el tubo de conexión/comprobar la bomba elevadora de condensados según las indicaciones del fabricante. ▶ Adaptar el punto de conmutación del controlador de temperatura externo al sistema. ▶ Sustituir el cable de conexión al controlador de temperatura externo. ▶ Sustituir el controlador de temperatura externo. |
| 233 | V | Error conector codificado o electrónica del aparato. | ▶ Comprobar si se instaló el conector codificado. ▶ Comprobar la electrónica del aparato, en caso dado, sustituirla. |
| 234 | V | Fallo eléctrico accesorios de gas. | ▶ Comprobar el cable de conexión y sustituirlo en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. |
| 235 | V | Conflicto de versiones electrónica del aparato / conector codificado. | ▶ Comprobar la versión del software de la electrónica del aparato y del conector codificador. ▶ Cambiar la electrónica del aparato o del conector codificado. |
| 237 | V | Fallo del sistema. | ▶ Cambiar conector codificado. ▶ Cambiar la electrónica del aparato |
| 238 | V | La electrónica del aparato está defectuosa. | ▶ Cambiar la electrónica del aparato. |
| 242 | V | Fallo de instalación sistema electrónico de aparato. | ▶ Resetear el aparato de control / el programador de combustión. ▶ Conectar correctamente las conexiones eléctricas al aparato de control/programador de combustión. ▶ Sustituir el aparato de control/el programador de combustión |
| 244 | V | Avería de instalación sistema electrónico / controlador básico | ▶ Resetear el aparato de control / el programador de combustión. ▶ Conectar correctamente las conexiones eléctricas al aparato de control/programador de combustión. ▶ Sustituir el aparato de control/el programador de combustión. |
| 246 247 257 | – | Error interno en el mando del quemador. | ▶ Resetear el mando del quemador. ▶ Comprobar las conexiones eléctricas del mando del quemador. ▶ Sustituir el mando del quemador. |
| 245 249 250 251 252 253 254 | – | Fallo de instalación sistema electrónico de aparato. | ▶ Resetear la electrónica del aparato. ▶ Comprobar las conexiones eléctricas. ▶ Cambiar la electrónica del aparato. |
| 256 | Avería de instalación sistema electrónico / controlador básico | ▶ Resetear el aparato de control / el programador de combustión. ▶ Conectar correctamente las conexiones eléctricas al aparato de control/programador de combustión. ▶ Sustituir el aparato de control/el programador de combustión | |
| 258 | V | Error int. en mando | ▶ Reinicializar el aparato de mando. ▶ Conectar correctamente las conexiones eléctricas al aparato de control. ▶ Cambiar el aparato de mando. |
| 259 262 263 | V | Fallo de instalación sistema electrónico de aparato. | ▶ Resetear la electrónica del aparato. ▶ Comprobar las conexiones eléctricas. ▶ Cambiar la electrónica del aparato. |
| 264 | B | Interrupción transporte de aire durante la fase de funcionamiento. | ▶ Conectar nuevamente el enchufe, desbloquear. ▶ Reemplazar el ventilador. ▶ La tensión de red debe corresponder al valor configurado. ▶ Eliminar taponamientos del sistema de gases de escape. ▶ Conectar nuevamente el presostato de aire. ▶ Sustituir el presostato de aire. ▶ Conectar nuevamente la manguera de presión. ▶ Sustituir el tubo de presión. |
| 265 | BC | La demanda de calor es menor que la energía entregada. | – |
| 268 | – | Modo de prueba de componentes | Eliminado debido a que es mensaje de estado. |
| 269 | V | Control de llama. | ▶ Resetear la electrónica del aparato. ▶ Cambiar la electrónica del aparato. |
| 270 | BC | Inicializando generador de calor. | – |
| 273 | O | Interrupción de funcionamiento: control de seguridad después de 24 horas de funcionamiento continuo. | – |
| 275 | O | Se reconoció un conector codificado de prueba | – |
| 281 | – | Bomba fija o seca. | ▶ Cambiar la bomba. ▶ Purgar la instalación. |
| 305 | BC | Temporalmente, la caldera no puede arrancar tras la prioridad de agua caliente. | – |
| 306 | V | Después de la desconexión de gas: se reconoce llama. | ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 323 | – | Error de comunicación del mando de programa. | – |
| 328 | V | Interrupción breve de tensión de red. | ▶ Comprobar la instalación eléctrica de la casa en cuanto a interrupciones de tensión hacia el generador de calor. |
| 341 | B | Incremento demasiado rápido de temperatura del generador de calor. | ▶ Abrir las llaves de mantenimiento. ▶ Conectar el enchufe de conexión en la bomba de circulación. ▶ Sustituir la bomba de circulación. ▶ Adaptar las curvas características/el nivel de la bomba al sistema |
| 342 | BC | Aumento de temperatura funcionamiento del agua caliente demasiado rápido. | ▶ En caso de presión de agua insuficiente, rellenar agua y purgar el aire de la instalación. ▶ Abrir llaves de mantenimiento en el circuito de carga de acumulador. ▶ Sustituir la válvula de inversión / la bomba de carga del acumulador |
| 350 | B | Cortocircuito sensor de temperatura de impulsión | ▶ Sustituir la sonda de la temperatura de impulsión. ▶ Sustituir el cable de conexión a la sonda de la temperatura de impulsión. ▶ Sustituir el aparato de control/el programador de combustión |
| 351 | B | Sonda de temperatura de impulsión defectuosa | ▶ Conectar el enchufe de conexión en la sonda de la temperatura de impulsión. ▶ Sustituir la sonda de la temperatura de impulsión. ▶ Sustituir el cable de conexión a la sonda de la temperatura de impulsión. ▶ Sustituir el aparato de control/el programador de combustión |
| 356 | B | La tensión de suministro para el generador de calor insuficiente. | ▶ Establecer la tensión de suministro de mínimo 196 VAC. |
| 357 | BC | Programa de purga de aire | ▶ Establecer la tensión de suministro de mínimo 196 VAC |
| 358 | BC | Sistema antibloqueo activo | ▶ Establecer la tensión de suministro de mínimo 196 VAC |
| 360 | V | Conector codificado erróneo. | ▶ Controlar el conector codificado, en caso dado cambiar. |
| 362 | V | Se reconoció un conector codificado de servicio | ▶ Controlar el conector codificado, en caso dado cambiar. |
| 363 | V | Fallo de instalación sistema electrónico de aparato: error durante la prueba de la señal de ionización. | ▶ Resetear la electrónica del aparato, en caso dado, sustituirlo. |
| 364 | V | Electroválvula EV2 no estanca. | ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Cambiar la electrónica del aparato |
| 365 | V | Electroválvula EV1 no estanca. | ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 604 | V | Avería sistema programador de combustión. | ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, el programador de combustión está defectuoso y debe ser sustituido. |
| 810 | – | Temperatura de agua caliente no incrementado durante 2 horas. | ▶ Evitar que el agua se derrame. ▶ Posicionar correctamente el sensor de agua caliente. ▶ En caso de no poder medir la tensión, el panel de mando MC10 está defectuoso y necesita ser sustituido. ▶ En caso de suministrar la bomba de carga del acumulador de agua caliente con corriente, sin que funcione, ésta presenta un defecto y debe ser sustituida. ▶ En caso de no poder suministrar la bomba de carga del acumulador de agua caliente con corriente, existe un problema con el cable entre el panel de mando y la bomba. Comprobar las abrazaderas de resorte y el cable. ▶ En caso de no poder suministrar la válvula de 3 vías con corriente, existe un problema con el cable entre el panel de mando y la bomba. Comprobar las abrazaderas de resorte y el cable. ▶ En caso de suministrar la válvula de 3 vías con corriente, sin que funcione, ésta presenta un defecto y debe ser sustituida. ▶ En caso de medir una tensión de aprox. 230 V en los bornes y la bomba no se activa, ésta presenta un defecto y debe ser sustituida. ▶ Eliminar todos los errores en los cables. Purgar la instalación en caso necesario. ▶ Si existen discrepancias, sustituir la bomba. ▶ Ajustar la calefacción de agua caliente sanitaria en “Prioridad”. ▶ Si los valores de registro difieren de los de la lista, sustituir el sensor. |
| 815 | R | Sensor temperatura compensador hidráulico defectuoso. | ▶ Comprobar la conexión de la sensor. ▶ Comprobar el sensor de temperatura en busca de roturas o verificar si su posición de montaje es incorrecta |
| 1013 | R | Punto combustión máx. se alcanzó. | ▶ Comprobar la plausibilidad de la temperatura del acumulador indicada. ▶ Comprobar el contacto correcto de las conexiones de enchufes y del mazo de cables. ▶ Sustituir el sensor del acumulador. |
| 1014 | – | Corriente de ionización insuficiente. | – |
| 1017 | R | Presión del agua demasiado baja. | ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la sonda de presión, en caso dado, sustituirla. |
| 1018 | W | Tiempo de servicio finalizado | ▶ Llevar a cabo el mantenimiento |
| 1021 | R | Sonda de temperatura del agua caliente defectuosa | ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Comprobar la posición de montaje del sensor de temperatura, en caso dado, montar correctamente. ▶ Comprobar la sonda de temperatura y cambiar en caso necesario (tab. 17.5, pág. 72). ▶ Comprobar posibles interrupciones o cortocircuitos en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1022 | – | El sensor de agua caliente está defectuoso | – |
| 1023 | R | Se alcanzó la máxima duración de funcionamiento, incluyendo tiempo de estandby. | ▶ Realizar la inspección |
| 1065 | R | Sonda de presión defectuosa o no conectada. | ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Comprobar la sonda de presión, en caso dado, sustituirla. ▶ Comprobar posibles interrupciones o cortocircuitos en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1068 | R | Sonda de temperatura exterior o sonda lambda defectuosa. | ▶ Eliminar el problema de contacto. ▶ Sustituir la sonda lambda |
| 1073 | R | Cortocircuito sensor de temperatura de impulsión. | ▶ Controlar la sonda de la temperatura de impulsión, en caso dado, sustituirla. ▶ Comprobar posibles cortocircuitos en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1074 | R | No consta señal en la sonda de la temperatura de impulsión. | ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Controlar la sonda de la temperatura de impulsión, en caso dado, sustituirla. ▶ Comprobar posibles interrupciones en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1075 | R | Cortocircuito limitador de temperatura bloque térmico. | ▶ Comprobar el limitador de temperatura del bloque térmico y cambiarlo en caso necesario. ▶ Comprobar posibles cortocircuitos en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1076 | R | No consta señal del limitador de temperatura del bloque térmico. | ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Comprobar el limitador de temperatura del bloque térmico y cambiarlo en caso necesario. ▶ Comprobar posibles interrupciones en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 2051 | – | Error interno | ▶ Desconectar la tensión de la instalación durante 30 segundos ▶ Sustituir el SAFe. ▶ Informar al servicio técnico. |
| 2052 | – | Exceso conexión transformador de encendido. | ▶ Comprobar el error en el suministro de gasóleo, en caso dado, eliminarlo. ▶ Comprobar los componentes del quemador, en caso dado, sustituirlos. ▶ Comprobar el programador de combustión; en caso dado, sustituirlo. (Código de error 6 L/548) |
| 2085 2908 | V | Error interno en el programador de combustión | . ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, el programador de combustión está defectuoso y debe ser sustituido. |
| 2909 | – | Avería de instalación sistema electrónico / controlador básico | ▶ Si tras pulsar “Reset” la avería continúa, el programador de combustión o el módulo externo de combustión está defectuoso y debe ser sustituido. |
| 2910 | V | Error en instalación de gases. | ▶ Comprobar si se conectó un sistema de gases de escape, en caso dado, montar. ▶ Comprobar la sección libre del sistema de gases de escape, en caso dado, retirar depósitos. |
| 2911 | – | Calibración fallida. | ▶ Sustituir el componente defectuoso. |
| 2912 | – | Sin señal de llama durante la calibración. | ▶ Sustituir el componente defectuoso. |
| 2913 | – | Señal de llama insuficiente en la calibración. | ▶ Sustituir la varilla de ionización. |
| 2914 | – | Fallo de instalación sistema electrónico de aparato. | ▶ Si tras pulsar “Reset” la avería continúa, el control del aparato o el módulo de combustión está defectuoso y debe ser sustituido. |
| 2915 | V | Fallo de instalación sistema electrónico de aparato. | ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, el programador de combustión está defectuoso y debe ser sustituido. |
| 2916 | V | Fallo de instalación sistema electrónico de aparato. | ▶ Restablecer el aparato. ▶ Activar la demanda de calor. ▶ Finalizar la demanda de calor. En caso de continuar el error, la regulación del quemador está defectuosa y es necesario cambiarla. |
| 2917 | V | Sin señal llama durante comprobación de la regulación de combustión | ▶ Apague el aparato y vuelva a encenderlo. ▶ Activar la demanda de calor. ▶ Esperar 5 minutos. ▶ En caso de surgir nuevamente el error en este periodo, resetear el aparato, sin desconectar la tensión de suministro. Esto activa una calibración de los circuitos de ionización. ▶ En caso de continuar el error después de la calibración, la regulación del quemador está defectuosa y es necesario cambiarla. |
| 2918 | – | Error en el conducto de gases | ▶ Limpiar el sifón y purgar el agua del aparato (lado de gas). |
| 2920 | V | Error control de llama. | ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Comprobar la electrónica del aparato, en caso dado, sustituirla. |
| 2921 | B | El aparato se encuentra en el modo de prueba ( Menú 5, página 37). | – |
| 2922 | – | Error interno en el mando del quemador. | ▶ Sustituir el mando del quemador. |
| 2923 2924 | V V | Fallo de instalación sistema electrónico de aparato. | ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, la electrónica del aparato está defectuoso y debe ser sustituido. |
| 2925 2926 | V V | Fallo de instalación sistema electrónico de aparato | ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar la electrónica del aparato, en caso dado, sustituirla. |
| 2927 | B | No se reconoció llama durante el encendido. | ▶ Comprobar la llave de paso general de gas, en caso dado, abrirla. ▶ Controlar la llave del aparato; en caso dado, abrirla. ▶ Medir la presión de conexión de gas con carga térmica nominal. En caso dado detener el aparato y controlar la toma de gas. ▶ Controlar el electrodo de ionización y el cable de conexión, en caso dado, sustituirlo. ▶ Medición de la corriente de ionización. ▶ Comprobar la conexión de conductor protector en el aparato de control. ▶ Controlar la integridad del cable de encendido, en caso dado, sustituirlo. ▶ Medir las resistencias de la válvula de seguridad en la válvula del gas, en caso dado intercambiarla. ▶ Comprobar el valor de ajuste del quemador con la carga térmica nominal o con boquillas del quemador montadas. ▶ Comprobar el valor de ajuste del quemador a mínimo rendimiento. ▶ Controlar la instalación de gas de escape, en caso dado modificar. ▶ Comprobar la alimentación del aire de combustión. ▶ Comprobar si hay depósitos en el bloque térmico en el lado del tubo de escape, en caso dado limpiar. ▶ Comprobar la conexión del conector de contacto en la cubierta del quemador |
| 2932 | – | Error interno. | ▶ Reiniciar el aparato. ▶ Desconectar el mando del quemador. |
| 2928 2930 2931 2940 | V V V V | Error interno en el programador de combustión. | ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, el programador de combustión está defectuoso y debe ser sustituido. |
| 2941 | B | El caudal en el generador de calor es insuficiente. | ▶ Controlar el enchufe de conexión de la sonda de la temperatura de impulsión, en caso dado, colocar correctamente. ▶ Controlar la sonda de la temperatura de impulsión, en caso dado, sustituirla. ▶ Controlar si hay algún bloqueo, en caso dado, retirar. ▶ Controlar los ajustes de la bomba, en caso dado, corregir. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. |
| 2942 | – | Sin mensaje de retorno de revoluciones del ventilador. | ▶ Conectar el enchufe de conexión para la regulación de revoluciones en el ventilador. ▶ Conectar el enchufe de conexión para la alimentación eléctrica en el ventilador. ▶ Sustituir el cable de conexión para la regulación de revoluciones entre el ventilador y el programador de combustión (SAFe). ▶ Sustituir el cable de conexión (230 VAC) para la regulación de revoluciones entre el ventilador y el programador de combustión (SAFe). ▶ Sustituya el programador de combustión (SAFe). |
| 2943 | – | La tensión de red es insuficiente. | ▶ Establecer la tensión de suministro de mínimo 196 VAC. ▶ Sustituya el programador de combustión (SAFe) |
| 2944 | – | Interruptor de presión de aire abierto. | ▶ Limpiar el sifón de condensado integrado. ▶ Eliminar taponamientos del sistema de gases de escape. ▶ Conectar nuevamente el presostato de aire. ▶ Sustituir el presostato de aire. ▶ Conectar nuevamente la manguera de presión. ▶ Sustituir la manguera de presión. |
| 2945 | V | Demasiadas demandas cortas de calor en un breve tiempo. | ▶ Restablecer el aparato. ▶ Incrementar el tiempo de bloqueo de reinicio. ▶ Asegurarse que por lo menos una válvula termostática esté abierta. ▶ Sustituir la bomba de circulación defectuosa. ▶ Sustituir la válvula de tres vías defectuosa |
| 2946 | V | Conector codificado erróneo. | ▶ Controlar el conector codificado, en caso dado cambiar. |
| 2947 | R | La protección antibloqueo de la bomba está activada | La función se detiene automáticamente. |
| 2948 | B | Sin señal de llama a bajo rendimiento. | El quemador reinicia automáticamente después del enjuague. ▶ Comprobar los ajustes CO2. |
| 2949 | B | Sin señal de llama a bajo rendimiento. | El quemador reinicia automáticamente después del enjuague. ▶ Comprobar las juntas del quemador, en caso dado, sustituirlas. ▶ Reducir el rendimiento. |
| 2950 | B | Sin señal después del proceso de inicio. | El quemador reinicia automáticamente después del enjuague. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. |
| 2951 | V | Demasiados cortes de llama. | ▶ Véase los errores que generan este bloqueo |
| 2952 | V | Error interno durante la prueba de la señal de ionización. | ▶ Resetear la regulación del quemador. ▶ Sustituir la regulación del quemador. |
| 2953 | B | Sin señal de llama a bajo rendimiento. | El quemador reinicia automáticamente después del enjuague. ▶ Si este error surge con mayor frecuencia, comprobar los ajustes CO2. |
| 2954 | B | Sin señal de llama a alto rendimiento. | El quemador reinicia automáticamente después del enjuague. ▶ Sustituir las juntas del quemador. ▶ Reducir la carga del quemador. |
| 2955 | B | Parámetros configurados para la configuración hidráulica no son apoyados por el generador de calor | ▶ Comprobar la configuración hidráulica, en caso dado, corregir. |
| 2956 | O | La configuración hidráulica en el generador de calor está activada. | – |
| 2957 2958 | V V | Fallo de instalación sistema electrónico de aparato. | ▶ Resetear la electrónica del aparato. ▶ Comprobar las conexiones eléctricas. ▶ Cambiar la electrónica del aparato. |
| 2959 2960 | B B | Fallo de instalación sistema electrónico de aparato. | ▶ Actualizar el conector codificado |
| 2961 2962 | V V | No consta señal del ventilador. | ▶ Controlar el ventilador, en caso dado, sustituirlo. ▶ Comprobar tensión de red |
| 2963 | B | Señal del sensor de temp. de bloque térm. y de impuls. fuera del rango permitido | Colocar correctamente el enchufe de conexión en la sonda de temperatura. Colocar correctamente el enchufe en el aparato de control. Colocar correctamente la sonda de temperatura. Comprobar el sensor de temperatura y, si se da el caso, sustituirlo. Comprobar el cable de conexión de la sonda de temperatura, en caso dado, sustituir. |
| 2964 | B | Flujo insuficiente en bloque térmico. | ▶ Controlar la posición de montaje de la sonda de la temperatura de impulsión, en caso dado, montar correctamente. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la bomba. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. |
| 2965 | B | Temperatura de impulsión demasiado elevada. | ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la bomba. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. |
| 2966 | B | Aumento demasiado rápido de temperatura de impulsión en bloque térmico. | ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la bomba. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. |
| 2967 | B | La diferencia de temperatura entre la sonda de la temperatura de impulsión y el limitador de temperatura del bloque térmico es demasiado grande. | ▶ Controlar la posición de montaje de la sonda de la temperatura de impulsión, en caso dado, montar correctamente. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la bomba. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. |
| 2968 | O | El relleno de la instalación está activado. | – |
| 2969 | – | Máxima cantidad de procesos de rellenado alcanzados. | – |
| 2970 | B | Reducc. de presión demas. rápida en instal. calef. | |
| 2971 | B | La presión de servicio es demasiado baja. | ▶ Purgar la instalación de calefacción. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la sonda de presión, en caso dado, sustituirla. |
| 2972 | V | La tensión de red es insuficiente. | ▶ Establecer la alimentación de tensión correcta. |
| 2973 | – | Avería de instalación sistema electrónico / controlador básico | ▶ Llevar a cabo reinicialización. ▶ Sustituya el programador de combustión |
| 2974 | – | Avería interna | ▶ Reiniciar el aparato. ▶ Sustituir el mando del quemador. |
| AVERÍA | SOLUCIÓN |
|---|---|
| Ruidos de combustión demasiado fuertes; Zumbidos | ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de la conexión del gas. ▶ Comprobar la instalación de gas de escape, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. |
| Ruidos hidráulicos | ▶ Ajustar correctamente la potencia de la bomba o el diagrama característico de la bomba y adaptarlos a la máxima potencia. |
| El calentamiento dura demasiado. | ▶ Ajustar correctamente la potencia de la bomba o el diagrama característico de la bomba y adaptarlos a la máxima potencia. |
| Datos de gases combustión incorrectos;valores de CO demasiado elevados. | ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de la conexión del gas. ▶ Comprobar la instalación de gas de escape, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. |
| Encendido demasiado brusco, demasiado complicado. | ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de la conexión del gas. ▶ Comprobar la conexión de red. ▶ Comprobar electrodos con cables, cambiar en caso necesario. ▶ Comprobar la instalación de gas de escape, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. ▶ En instalaciones con gas natural: comprobar el controlador externo de corriente de gas, cambiar en caso necesario. ▶ Comprobar el quemador, cambiarlo en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. |
| Condensado en cámara de aire | ▶ Comprobar la membrana de la máquina de mezcla y cambiar en caso necesario. |
| No se alcanza la temperatura de salida del agua caliente. | ▶ Comprobar la turbina, sustituirla en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. |
| No se alcanza la cantidad de agua. | ▶ Cambiar la placa intercambiadora de calor. ▶ Comprobar la malla en el tubo de agua fría. |
| No hay función, el display permanece oscuro. | ▶ Comprobar que el cableado eléctrico no presente daños. ▶ Sustituir cables defectuosos. ▶ Comprobar el fusible y cambiar en caso necesario. |
Características
- Cuerpo de caldera fabricado en aleación de Aluminio Silicio. Intercambiador con tratamiento interior que lo protege de residuos, facilitando las labores de limpieza y mantenimiento.
- Superestructura: Los paneles laterales son totalmente extraíbles fácilmente desde el frontal.
- Diseñada para facilitar su instalación y los trabajos de mantenimiento.
- Amplio rango de modulación desde el 13% hasta el 100%.
- Manómetro mecánico tras la carcasa frontal.
- Plantilla de montaje horizontal incluida.
- Display a color con información clara en forma de texto acerca del estado del equipo, lo que facilita las labores de puesta en funcionamiento y mantenimiento
- Rendimiento estacional 94% (Clase A según Erp). Posibilidad de aumentar hasta Clase A+ de forma sencilla añadiendo un control por sonda exterior.
Ventajas
Diseñada para facilitar su instalación
Gracias a su superestructura, tanto la carcasa frontal como los paneles laterales son fácilmente desmontables dando acceso a todos los componentes (distancia libre mínima lateral ≥ 5mm). Los elementos que deben ser manipulados para el montaje/desmontaje, vienen claramente identificados en color verde, facilitando enormemente los trabajos de mantenimiento.
Altamente eficiente
Ahorrar energía puede ser muy fácil: en un rango que va desde el 13 al 100 %, la caldera adapta automáticamente su potencia a la demanda de calor actual de la vivienda. Esto significa que funciona de manera eficiente incluso cuando no se requiere la potencia máxima.
Display moderno y fácil manejo
Su manejo es muy intuitivo. Los ajustes se realizan de forma muy sencilla mediante la pantalla táctil a color. La información clara en forma de texto acerca del estado del equipo, facilita las labores de puesta en marcha. El control de la caldera queda en su posición tras la retirada de la carcasa frontal, facilitando enormemente las labores de diagnóstico.
Diseño atractivo y alta calidad.
Gracias a su atractivo aspecto, acorde con la línea de diseño actual de Bosch, la caldera Condens 8700i W se convierte en un elemento destacado en su instalación. El diseño de gran calidad subraya la impresión elegante. Su equipamiento técnico también satisface las más altas exigencias.

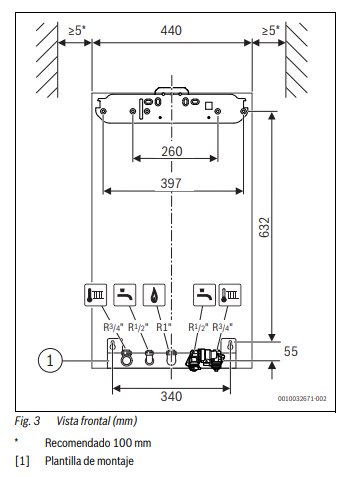

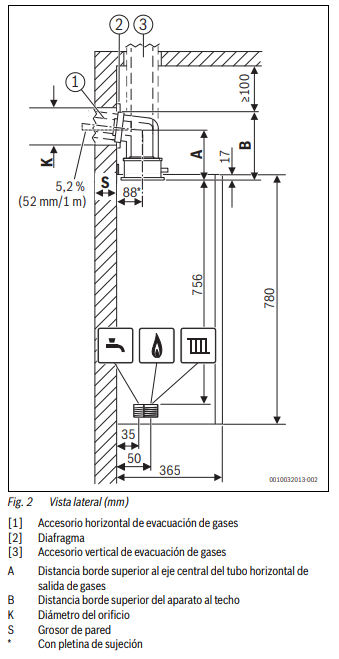

Dimensiones

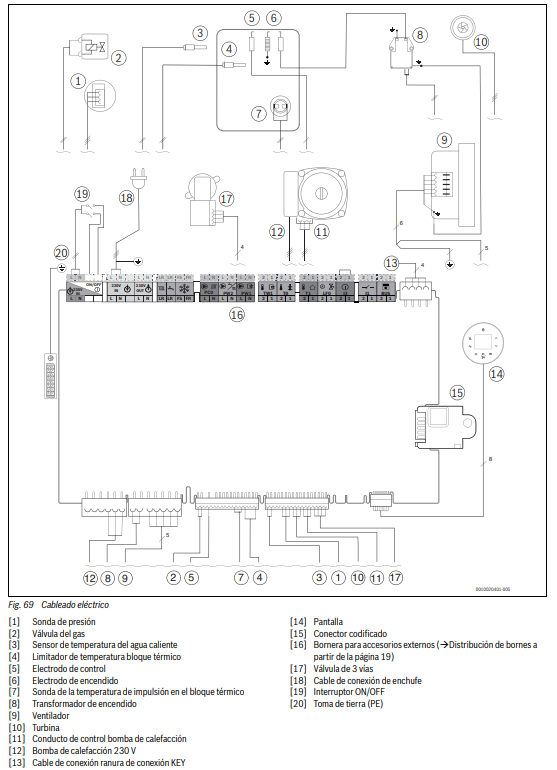

Cableado eléctrico
