Codigos de fallo / avería
| CODIGO | CLASE DE AVERIA | DESCRIPCIÓN | SOLUCIÓN |
|---|---|---|---|
| 200 | 0 | El aparato se encuentra en funcionamiento de la calefacción. | – |
| 201 | 0 | El aparato se encuentra en funcionamiento del agua caliente | – |
| 202 | 0 | El aparato se encuentra el en programa de optimización de conmutación: no se ha alcanzado todavía el intervalo de tiempo para la reconexión del quemador ( función de servicio 3-b2). | – |
| 203 | 0 | El aparato se encuentra en disposición de servicio; no existe demanda de calor. | – |
| 204 | 0 | La temperatura de impulsión actual es superior a la temperatura de impulsión teórica. Se desconectó el quemador. | – |
| 207 | – | Presión de funcionamiento demasiado baja. | ▶ Llenar y purgar la instalación. ▶ Dado el caso, sustituir el sensor de presión. |
| 208 | 0 | El aparato se encuentra en modo de servicio deshollinador. Después de 30 minutos, el modo de servicio deshollinador se desactiva automáticamente | – |
| 212 | – | Incremento de temperatura en el sensor de temperatura de seguridad o de impulsión demasiado rápido. | ▶ Abrir las válvulas de corte |
| 214 | V | El ventilador se desconectará durante el tiempo de seguridad | ▶ Controlar el ventilador, en caso dado, sustituirlo. ▶ Comprobar tensión de red |
| 215 | V | Ventilador demasiado rápido | ▶ Reemplazar el ventilador. ▶ La tensión de red debe corresponder al valor configurado |
| 224 | B/V | Se activó el limitador de la temperatura de gases o el limitador de la temperatura del bloque térmico. | Si la avería de bloqueo perdura, se convierte en una avería de enclavamiento. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar posibles interrupciones en el limitador de temperatura del bloque térmico y el cable de conexión y sustituirlos en caso necesario. ▶ Comprobar posibles interrupciones en el limitador de temperatura del gas de escape y en el cable de conexión y sustituirlos en caso necesario. ▶ Purgar el aparato con función de servicio 4-A1 ( página 32). |
| 227 | B/V | No se reconoce llama. | Después del 5º intento de encendido, la avería de bloqueo se convierte en una avería de enclavamiento. ▶ Comprobar que la llave de gas está abierta. ▶ Comprobar la presión de la conexión del gas. ▶ Controlar la señal de ionización. ▶ Comprobar la conexión de red. ▶ Comprobar electrodos con cables, cambiar en caso necesario. ▶ Comprobar la instalación de gas de escape, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. ▶ Limpiar el bloque térmico. ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar el ajuste del quemador y, dado el caso, corregirlo. |
| 228 | V | Señal de llama a pesar de que el quemador está desconectado. | ▶ Comprobar si consta una llama. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar la electrónica del aparato, en caso dado, sustituirla |
| 229 | B | Se apagó llama durante el funcionamiento del quemador | ▶ Comprobar la llave de paso general de gas, en caso dado, abrirla. ▶ Controlar la llave del aparato; en caso dado, abrirla. ▶ Medir la presión de conexión de gas con carga térmica nominal. En caso dado detener el aparato y controlar la toma de gas. ▶ Controlar el electrodo de ionización y el cable de conexión, en caso dado, sustituirlo. ▶ Medición de la corriente de ionización. ▶ Comprobar la conexión de conductor protector en el aparato de control. ▶ Controlar la integridad del cable de encendido, en caso dado, sustituirlo. ▶ Medir las resistencias de la válvula de seguridad en la válvula del gas, en caso dado intercambiarla. ▶ Comprobar el valor de ajuste del quemador con la carga térmica nominal o con boquillas del quemador montadas. ▶ Comprobar el valor de ajuste del quemador a mínimo rendimiento. ▶ Controlar la instalación de gas de escape, en caso dado modificar. ▶ Comprobar la alimentación del aire de combustión. ▶ Comprobar si hay depósitos en el bloque térmico en el lado del tubo de escape, en caso dado limpiar. ▶ Comprobar la conexión del conector de contacto en la cubierta del quemador |
| 232 | B | Generador de calor bloqueado por contacto de conmutación externo. | ▶ Conectar el enchufe de conexión para el contacto de conmutación externo. ▶ Montar el tubo de conexión/comprobar la bomba elevadora de condensados según las indicaciones del fabricante. ▶ Adaptar el punto de conmutación del controlador de temperatura externo al sistema. ▶ Sustituir el cable de conexión al controlador de temperatura externo. ▶ Sustituir el controlador de temperatura externo. |
| 233 | V | Error conector codificado o electrónica del aparato. | ▶ Comprobar si se instaló el conector codificado. ▶ Comprobar la electrónica del aparato, en caso dado, sustituirla. |
| 234 | V | Fallo eléctrico accesorios de gas. | ▶ Comprobar el cable de conexión y sustituirlo en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. |
| 235 | V | Conflicto de versiones electrónica del aparato / conector codificado. | ▶ Comprobar la versión del software de la electrónica del aparato y del conector codificador. ▶ Cambiar la electrónica del aparato o del conector codificado. |
| 237 | V | Fallo del sistema. | ▶ Cambiar conector codificado. ▶ Cambiar la electrónica del aparato |
| 238 | V | La electrónica del aparato está defectuosa. | ▶ Cambiar la electrónica del aparato. |
| 242 | V | Fallo de instalación sistema electrónico de aparato. | ▶ Resetear el aparato de control / el programador de combustión. ▶ Conectar correctamente las conexiones eléctricas al aparato de control/programador de combustión. ▶ Sustituir el aparato de control/el programador de combustión |
| 244 | V | Avería de instalación sistema electrónico / controlador básico | ▶ Resetear el aparato de control / el programador de combustión. ▶ Conectar correctamente las conexiones eléctricas al aparato de control/programador de combustión. ▶ Sustituir el aparato de control/el programador de combustión. |
| 246 247 257 | – | Error interno en el mando del quemador. | ▶ Resetear el mando del quemador. ▶ Comprobar las conexiones eléctricas del mando del quemador. ▶ Sustituir el mando del quemador. |
| 245 249 250 251 252 253 254 | – | Fallo de instalación sistema electrónico de aparato. | ▶ Resetear la electrónica del aparato. ▶ Comprobar las conexiones eléctricas. ▶ Cambiar la electrónica del aparato. |
| 256 | Avería de instalación sistema electrónico / controlador básico | ▶ Resetear el aparato de control / el programador de combustión. ▶ Conectar correctamente las conexiones eléctricas al aparato de control/programador de combustión. ▶ Sustituir el aparato de control/el programador de combustión | |
| 258 | V | Error int. en mando | ▶ Reinicializar el aparato de mando. ▶ Conectar correctamente las conexiones eléctricas al aparato de control. ▶ Cambiar el aparato de mando. |
| 259 262 263 | V | Fallo de instalación sistema electrónico de aparato. | ▶ Resetear la electrónica del aparato. ▶ Comprobar las conexiones eléctricas. ▶ Cambiar la electrónica del aparato. |
| 264 | B | Interrupción transporte de aire durante la fase de funcionamiento. | ▶ Conectar nuevamente el enchufe, desbloquear. ▶ Reemplazar el ventilador. ▶ La tensión de red debe corresponder al valor configurado. ▶ Eliminar taponamientos del sistema de gases de escape. ▶ Conectar nuevamente el presostato de aire. ▶ Sustituir el presostato de aire. ▶ Conectar nuevamente la manguera de presión. ▶ Sustituir el tubo de presión. |
| 265 | BC | La demanda de calor es menor que la energía entregada. | – |
| 268 | – | Modo de prueba de componentes | Eliminado debido a que es mensaje de estado. |
| 269 | V | Control de llama. | ▶ Resetear la electrónica del aparato. ▶ Cambiar la electrónica del aparato. |
| 270 | BC | Inicializando generador de calor. | – |
| 273 | O | Interrupción de funcionamiento: control de seguridad después de 24 horas de funcionamiento continuo. | – |
| 275 | O | Se reconoció un conector codificado de prueba | – |
| 281 | – | Bomba fija o seca. | ▶ Cambiar la bomba. ▶ Purgar la instalación. |
| 305 | BC | Temporalmente, la caldera no puede arrancar tras la prioridad de agua caliente. | – |
| 306 | V | Después de la desconexión de gas: se reconoce llama. | ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 323 | – | Error de comunicación del mando de programa. | – |
| 328 | V | Interrupción breve de tensión de red. | ▶ Comprobar la instalación eléctrica de la casa en cuanto a interrupciones de tensión hacia el generador de calor. |
| 341 | B | Incremento demasiado rápido de temperatura del generador de calor. | ▶ Abrir las llaves de mantenimiento. ▶ Conectar el enchufe de conexión en la bomba de circulación. ▶ Sustituir la bomba de circulación. ▶ Adaptar las curvas características/el nivel de la bomba al sistema |
| 342 | BC | Aumento de temperatura funcionamiento del agua caliente demasiado rápido. | ▶ En caso de presión de agua insuficiente, rellenar agua y purgar el aire de la instalación. ▶ Abrir llaves de mantenimiento en el circuito de carga de acumulador. ▶ Sustituir la válvula de inversión / la bomba de carga del acumulador |
| 350 | B | Cortocircuito sensor de temperatura de impulsión | ▶ Sustituir la sonda de la temperatura de impulsión. ▶ Sustituir el cable de conexión a la sonda de la temperatura de impulsión. ▶ Sustituir el aparato de control/el programador de combustión |
| 351 | B | Sonda de temperatura de impulsión defectuosa | ▶ Conectar el enchufe de conexión en la sonda de la temperatura de impulsión. ▶ Sustituir la sonda de la temperatura de impulsión. ▶ Sustituir el cable de conexión a la sonda de la temperatura de impulsión. ▶ Sustituir el aparato de control/el programador de combustión |
| 356 | B | La tensión de suministro para el generador de calor insuficiente. | ▶ Establecer la tensión de suministro de mínimo 196 VAC. |
| 357 | BC | Programa de purga de aire | ▶ Establecer la tensión de suministro de mínimo 196 VAC |
| 358 | BC | Sistema antibloqueo activo | ▶ Establecer la tensión de suministro de mínimo 196 VAC |
| 360 | V | Conector codificado erróneo. | ▶ Controlar el conector codificado, en caso dado cambiar. |
| 362 | V | Se reconoció un conector codificado de servicio | ▶ Controlar el conector codificado, en caso dado cambiar. |
| 363 | V | Fallo de instalación sistema electrónico de aparato: error durante la prueba de la señal de ionización. | ▶ Resetear la electrónica del aparato, en caso dado, sustituirlo. |
| 364 | V | Electroválvula EV2 no estanca. | ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Cambiar la electrónica del aparato |
| 365 | V | Electroválvula EV1 no estanca. | ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 604 | V | Avería sistema programador de combustión. | ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, el programador de combustión está defectuoso y debe ser sustituido. |
| 810 | – | Temperatura de agua caliente no incrementado durante 2 horas. | ▶ Evitar que el agua se derrame. ▶ Posicionar correctamente el sensor de agua caliente. ▶ En caso de no poder medir la tensión, el panel de mando MC10 está defectuoso y necesita ser sustituido. ▶ En caso de suministrar la bomba de carga del acumulador de agua caliente con corriente, sin que funcione, ésta presenta un defecto y debe ser sustituida. ▶ En caso de no poder suministrar la bomba de carga del acumulador de agua caliente con corriente, existe un problema con el cable entre el panel de mando y la bomba. Comprobar las abrazaderas de resorte y el cable. ▶ En caso de no poder suministrar la válvula de 3 vías con corriente, existe un problema con el cable entre el panel de mando y la bomba. Comprobar las abrazaderas de resorte y el cable. ▶ En caso de suministrar la válvula de 3 vías con corriente, sin que funcione, ésta presenta un defecto y debe ser sustituida. ▶ En caso de medir una tensión de aprox. 230 V en los bornes y la bomba no se activa, ésta presenta un defecto y debe ser sustituida. ▶ Eliminar todos los errores en los cables. Purgar la instalación en caso necesario. ▶ Si existen discrepancias, sustituir la bomba. ▶ Ajustar la calefacción de agua caliente sanitaria en “Prioridad”. ▶ Si los valores de registro difieren de los de la lista, sustituir el sensor. |
| 815 | R | Sensor temperatura compensador hidráulico defectuoso. | ▶ Comprobar la conexión de la sensor. ▶ Comprobar el sensor de temperatura en busca de roturas o verificar si su posición de montaje es incorrecta |
| 1013 | R | Punto combustión máx. se alcanzó. | ▶ Comprobar la plausibilidad de la temperatura del acumulador indicada. ▶ Comprobar el contacto correcto de las conexiones de enchufes y del mazo de cables. ▶ Sustituir el sensor del acumulador. |
| 1014 | – | Corriente de ionización insuficiente. | – |
| 1017 | R | Presión del agua demasiado baja. | ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la sonda de presión, en caso dado, sustituirla. |
| 1018 | W | Tiempo de servicio finalizado | ▶ Llevar a cabo el mantenimiento |
| 1021 | R | Sonda de temperatura del agua caliente defectuosa | ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Comprobar la posición de montaje del sensor de temperatura, en caso dado, montar correctamente. ▶ Comprobar la sonda de temperatura y cambiar en caso necesario (tab. 17.5, pág. 72). ▶ Comprobar posibles interrupciones o cortocircuitos en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1022 | – | El sensor de agua caliente está defectuoso | – |
| 1023 | R | Se alcanzó la máxima duración de funcionamiento, incluyendo tiempo de estandby. | ▶ Realizar la inspección |
| 1065 | R | Sonda de presión defectuosa o no conectada. | ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Comprobar la sonda de presión, en caso dado, sustituirla. ▶ Comprobar posibles interrupciones o cortocircuitos en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1068 | R | Sonda de temperatura exterior o sonda lambda defectuosa. | ▶ Eliminar el problema de contacto. ▶ Sustituir la sonda lambda |
| 1073 | R | Cortocircuito sensor de temperatura de impulsión. | ▶ Controlar la sonda de la temperatura de impulsión, en caso dado, sustituirla. ▶ Comprobar posibles cortocircuitos en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1074 | R | No consta señal en la sonda de la temperatura de impulsión. | ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Controlar la sonda de la temperatura de impulsión, en caso dado, sustituirla. ▶ Comprobar posibles interrupciones en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1075 | R | Cortocircuito limitador de temperatura bloque térmico. | ▶ Comprobar el limitador de temperatura del bloque térmico y cambiarlo en caso necesario. ▶ Comprobar posibles cortocircuitos en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 1076 | R | No consta señal del limitador de temperatura del bloque térmico. | ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Comprobar el limitador de temperatura del bloque térmico y cambiarlo en caso necesario. ▶ Comprobar posibles interrupciones en el cable de conexión o sustituirlo en caso necesario. ▶ Cambiar la electrónica del aparato. |
| 2051 | – | Error interno | ▶ Desconectar la tensión de la instalación durante 30 segundos ▶ Sustituir el SAFe. ▶ Informar al servicio técnico. |
| 2052 | – | Exceso conexión transformador de encendido. | ▶ Comprobar el error en el suministro de gasóleo, en caso dado, eliminarlo. ▶ Comprobar los componentes del quemador, en caso dado, sustituirlos. ▶ Comprobar el programador de combustión; en caso dado, sustituirlo. (Código de error 6 L/548) |
| 2085 2908 | V | Error interno en el programador de combustión | . ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, el programador de combustión está defectuoso y debe ser sustituido. |
| 2909 | – | Avería de instalación sistema electrónico / controlador básico | ▶ Si tras pulsar “Reset” la avería continúa, el programador de combustión o el módulo externo de combustión está defectuoso y debe ser sustituido. |
| 2910 | V | Error en instalación de gases. | ▶ Comprobar si se conectó un sistema de gases de escape, en caso dado, montar. ▶ Comprobar la sección libre del sistema de gases de escape, en caso dado, retirar depósitos. |
| 2911 | – | Calibración fallida. | ▶ Sustituir el componente defectuoso. |
| 2912 | – | Sin señal de llama durante la calibración. | ▶ Sustituir el componente defectuoso. |
| 2913 | – | Señal de llama insuficiente en la calibración. | ▶ Sustituir la varilla de ionización. |
| 2914 | – | Fallo de instalación sistema electrónico de aparato. | ▶ Si tras pulsar “Reset” la avería continúa, el control del aparato o el módulo de combustión está defectuoso y debe ser sustituido. |
| 2915 | V | Fallo de instalación sistema electrónico de aparato. | ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, el programador de combustión está defectuoso y debe ser sustituido. |
| 2916 | V | Fallo de instalación sistema electrónico de aparato. | ▶ Restablecer el aparato. ▶ Activar la demanda de calor. ▶ Finalizar la demanda de calor. En caso de continuar el error, la regulación del quemador está defectuosa y es necesario cambiarla. |
| 2917 | V | Sin señal llama durante comprobación de la regulación de combustión | ▶ Apague el aparato y vuelva a encenderlo. ▶ Activar la demanda de calor. ▶ Esperar 5 minutos. ▶ En caso de surgir nuevamente el error en este periodo, resetear el aparato, sin desconectar la tensión de suministro. Esto activa una calibración de los circuitos de ionización. ▶ En caso de continuar el error después de la calibración, la regulación del quemador está defectuosa y es necesario cambiarla. |
| 2918 | – | Error en el conducto de gases | ▶ Limpiar el sifón y purgar el agua del aparato (lado de gas). |
| 2920 | V | Error control de llama. | ▶ Comprobar el cable de conexión de los electrodos y sustituirlos en caso necesario. ▶ Comprobar la electrónica del aparato, en caso dado, sustituirla. |
| 2921 | B | El aparato se encuentra en el modo de prueba ( Menú 5, página 37). | – |
| 2922 | – | Error interno en el mando del quemador. | ▶ Sustituir el mando del quemador. |
| 2923 2924 | V V | Fallo de instalación sistema electrónico de aparato. | ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, la electrónica del aparato está defectuoso y debe ser sustituido. |
| 2925 2926 | V V | Fallo de instalación sistema electrónico de aparato | ▶ Comprobar la válvula del gas en caso necesario. ▶ Comprobar la electrónica del aparato, en caso dado, sustituirla. |
| 2927 | B | No se reconoció llama durante el encendido. | ▶ Comprobar la llave de paso general de gas, en caso dado, abrirla. ▶ Controlar la llave del aparato; en caso dado, abrirla. ▶ Medir la presión de conexión de gas con carga térmica nominal. En caso dado detener el aparato y controlar la toma de gas. ▶ Controlar el electrodo de ionización y el cable de conexión, en caso dado, sustituirlo. ▶ Medición de la corriente de ionización. ▶ Comprobar la conexión de conductor protector en el aparato de control. ▶ Controlar la integridad del cable de encendido, en caso dado, sustituirlo. ▶ Medir las resistencias de la válvula de seguridad en la válvula del gas, en caso dado intercambiarla. ▶ Comprobar el valor de ajuste del quemador con la carga térmica nominal o con boquillas del quemador montadas. ▶ Comprobar el valor de ajuste del quemador a mínimo rendimiento. ▶ Controlar la instalación de gas de escape, en caso dado modificar. ▶ Comprobar la alimentación del aire de combustión. ▶ Comprobar si hay depósitos en el bloque térmico en el lado del tubo de escape, en caso dado limpiar. ▶ Comprobar la conexión del conector de contacto en la cubierta del quemador |
| 2932 | – | Error interno. | ▶ Reiniciar el aparato. ▶ Desconectar el mando del quemador. |
| 2928 2930 2931 2940 | V V V V | Error interno en el programador de combustión. | ▶ Restablecer el aparato. ▶ Si tras pulsar el reset, la avería continúa, el programador de combustión está defectuoso y debe ser sustituido. |
| 2941 | B | El caudal en el generador de calor es insuficiente. | ▶ Controlar el enchufe de conexión de la sonda de la temperatura de impulsión, en caso dado, colocar correctamente. ▶ Controlar la sonda de la temperatura de impulsión, en caso dado, sustituirla. ▶ Controlar si hay algún bloqueo, en caso dado, retirar. ▶ Controlar los ajustes de la bomba, en caso dado, corregir. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. |
| 2942 | – | Sin mensaje de retorno de revoluciones del ventilador. | ▶ Conectar el enchufe de conexión para la regulación de revoluciones en el ventilador. ▶ Conectar el enchufe de conexión para la alimentación eléctrica en el ventilador. ▶ Sustituir el cable de conexión para la regulación de revoluciones entre el ventilador y el programador de combustión (SAFe). ▶ Sustituir el cable de conexión (230 VAC) para la regulación de revoluciones entre el ventilador y el programador de combustión (SAFe). ▶ Sustituya el programador de combustión (SAFe). |
| 2943 | – | La tensión de red es insuficiente. | ▶ Establecer la tensión de suministro de mínimo 196 VAC. ▶ Sustituya el programador de combustión (SAFe) |
| 2944 | – | Interruptor de presión de aire abierto. | ▶ Limpiar el sifón de condensado integrado. ▶ Eliminar taponamientos del sistema de gases de escape. ▶ Conectar nuevamente el presostato de aire. ▶ Sustituir el presostato de aire. ▶ Conectar nuevamente la manguera de presión. ▶ Sustituir la manguera de presión. |
| 2945 | V | Demasiadas demandas cortas de calor en un breve tiempo. | ▶ Restablecer el aparato. ▶ Incrementar el tiempo de bloqueo de reinicio. ▶ Asegurarse que por lo menos una válvula termostática esté abierta. ▶ Sustituir la bomba de circulación defectuosa. ▶ Sustituir la válvula de tres vías defectuosa |
| 2946 | V | Conector codificado erróneo. | ▶ Controlar el conector codificado, en caso dado cambiar. |
| 2947 | R | La protección antibloqueo de la bomba está activada | La función se detiene automáticamente. |
| 2948 | B | Sin señal de llama a bajo rendimiento. | El quemador reinicia automáticamente después del enjuague. ▶ Comprobar los ajustes CO2. |
| 2949 | B | Sin señal de llama a bajo rendimiento. | El quemador reinicia automáticamente después del enjuague. ▶ Comprobar las juntas del quemador, en caso dado, sustituirlas. ▶ Reducir el rendimiento. |
| 2950 | B | Sin señal después del proceso de inicio. | El quemador reinicia automáticamente después del enjuague. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. |
| 2951 | V | Demasiados cortes de llama. | ▶ Véase los errores que generan este bloqueo |
| 2952 | V | Error interno durante la prueba de la señal de ionización. | ▶ Resetear la regulación del quemador. ▶ Sustituir la regulación del quemador. |
| 2953 | B | Sin señal de llama a bajo rendimiento. | El quemador reinicia automáticamente después del enjuague. ▶ Si este error surge con mayor frecuencia, comprobar los ajustes CO2. |
| 2954 | B | Sin señal de llama a alto rendimiento. | El quemador reinicia automáticamente después del enjuague. ▶ Sustituir las juntas del quemador. ▶ Reducir la carga del quemador. |
| 2955 | B | Parámetros configurados para la configuración hidráulica no son apoyados por el generador de calor | ▶ Comprobar la configuración hidráulica, en caso dado, corregir. |
| 2956 | O | La configuración hidráulica en el generador de calor está activada. | – |
| 2957 2958 | V V | Fallo de instalación sistema electrónico de aparato. | ▶ Resetear la electrónica del aparato. ▶ Comprobar las conexiones eléctricas. ▶ Cambiar la electrónica del aparato. |
| 2959 2960 | B B | Fallo de instalación sistema electrónico de aparato. | ▶ Actualizar el conector codificado |
| 2961 2962 | V V | No consta señal del ventilador. | ▶ Controlar el ventilador, en caso dado, sustituirlo. ▶ Comprobar tensión de red |
| 2963 | R | Señal del limitador de temperatura del bloque térmico y de la sonda de la temperatura de impulsión se encuentra fuera del sector permitido. | ▶ Comprobar el limitador de temperatura del bloque térmico y cambiarlo en caso necesario. ▶ Controlar la sonda de la temperatura de impulsión, en caso dado, sustituirla. ▶ Controlar el enchufe de conexión, en caso dado, enchufarlo correctamente. ▶ Comprobar posibles interrupciones en el cable de conexión o sustituirlo en caso necesario. |
| 2964 | B | Flujo insuficiente en bloque térmico. | ▶ Controlar la posición de montaje de la sonda de la temperatura de impulsión, en caso dado, montar correctamente. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la bomba. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. |
| 2965 | B | Temperatura de impulsión demasiado elevada. | ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la bomba. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. |
| 2966 | B | Aumento demasiado rápido de temperatura de impulsión en bloque térmico. | ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la bomba. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. |
| 2967 | B | La diferencia de temperatura entre la sonda de la temperatura de impulsión y el limitador de temperatura del bloque térmico es demasiado grande. | ▶ Controlar la posición de montaje de la sonda de la temperatura de impulsión, en caso dado, montar correctamente. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la bomba. ▶ Controlar la posición de la válvula en el circuito de calefacción, en caso dado, abrirlo. |
| 2968 | – | El relleno de la instalación está activado. | – |
| 2969 | – | Máxima cantidad de procesos de rellenado alcanzados. | – |
| 2971 | V | La presión de servicio es demasiado baja. | ▶ Purgar la instalación de calefacción. ▶ Comprobar la presión del agua y, en caso necesario, añadir agua hasta alcanzar la presión indicada. ▶ Comprobar la sonda de presión, en caso dado, sustituirla. |
| 2972 | V | La tensión de red es insuficiente. | ▶ Establecer la alimentación de tensión correcta. |
| 2973 | – | Avería de instalación sistema electrónico / controlador básico | ▶ Llevar a cabo reinicialización. ▶ Sustituya el programador de combustión |
| 2974 | – | Avería interna | ▶ Reiniciar el aparato. ▶ Sustituir el mando del quemador. |
| AVERÍA | SOLUCIÓN |
|---|---|
| Ruidos de combustión demasiado fuertes; Zumbidos | ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de la conexión del gas. ▶ Comprobar la instalación de gas de escape, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. |
| Ruidos hidráulicos | ▶ Ajustar correctamente la potencia de la bomba o el diagrama característico de la bomba y adaptarlos a la máxima potencia. |
| El calentamiento dura demasiado. | ▶ Ajustar correctamente la potencia de la bomba o el diagrama característico de la bomba y adaptarlos a la máxima potencia. |
| Datos de gases combustión incorrectos;valores de CO demasiado elevados. | ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de la conexión del gas. ▶ Comprobar la instalación de gas de escape, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. |
| Encendido demasiado brusco, demasiado complicado. | ▶ Comprobar el tipo de gas. ▶ Comprobar la presión de la conexión del gas. ▶ Comprobar la conexión de red. ▶ Comprobar electrodos con cables, cambiar en caso necesario. ▶ Comprobar la instalación de gas de escape, limpiar o reparar en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. ▶ En instalaciones con gas natural: comprobar el controlador externo de corriente de gas, cambiar en caso necesario. ▶ Comprobar el quemador, cambiarlo en caso necesario. ▶ Comprobar la válvula del gas en caso necesario. |
| Condensado en cámara de aire | ▶ Comprobar la membrana de la máquina de mezcla y cambiar en caso necesario. |
| No se alcanza la temperatura de salida del agua caliente. | ▶ Comprobar la turbina, sustituirla en caso necesario. ▶ Comprobar la proporción gas-aire, corregir en caso necesario. |
| No se alcanza la cantidad de agua. | ▶ Cambiar la placa intercambiadora de calor. ▶ Comprobar la malla en el tubo de agua fría. |
| No hay función, el display permanece oscuro. | ▶ Comprobar que el cableado eléctrico no presente daños. ▶ Sustituir cables defectuosos. ▶ Comprobar el fusible y cambiar en caso necesario. |

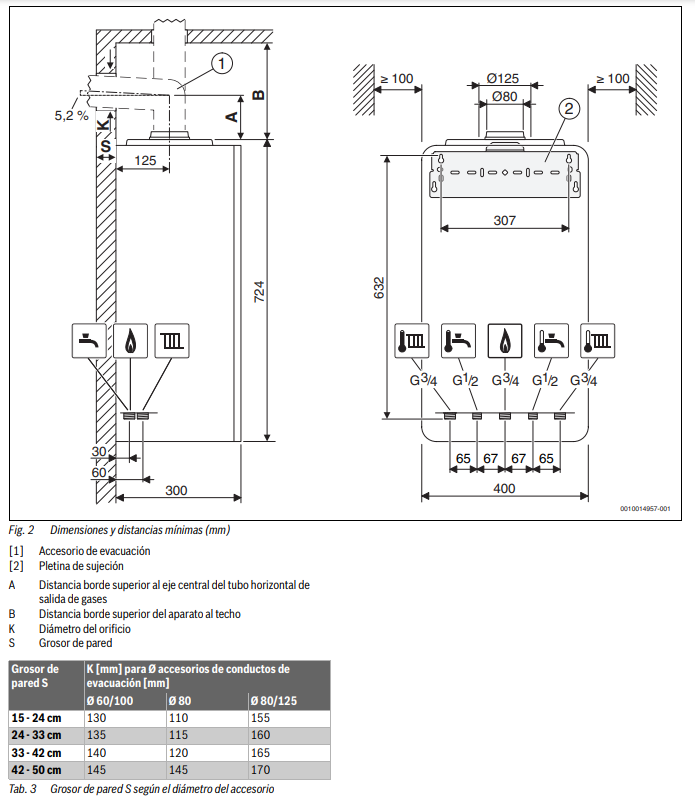

Dimensiones

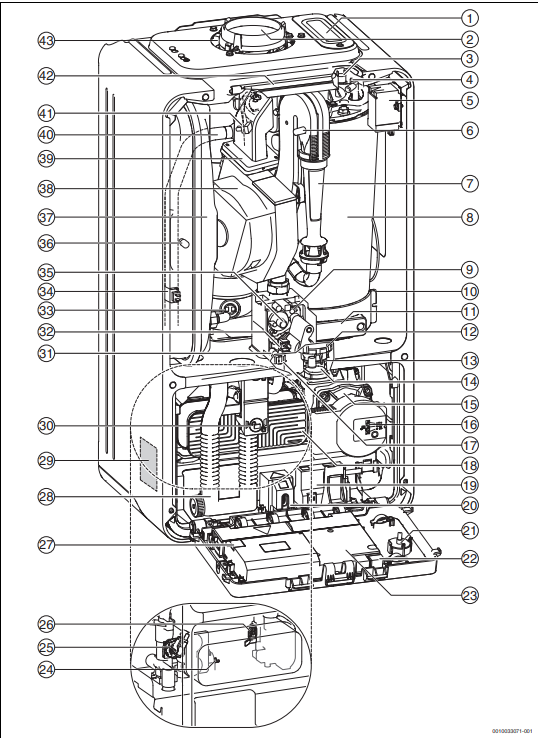

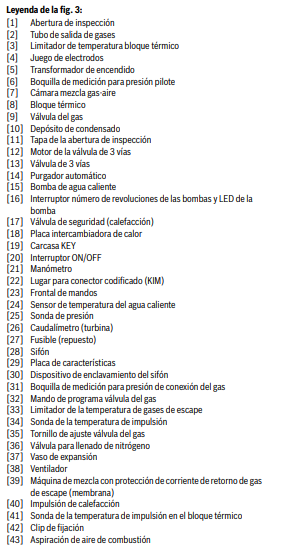

Despiece

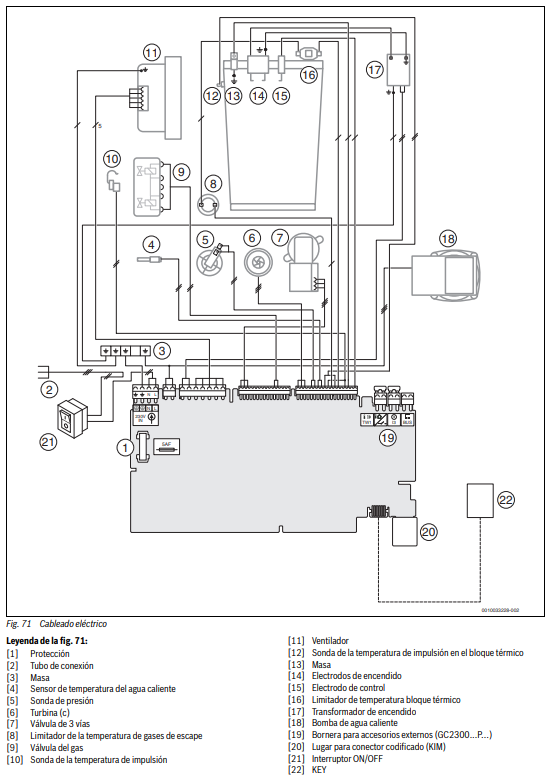

Cableado eléctrico
