Guía de contenidos
Idrabagno Lx 11 / Idrabagno Lx 13
Idrabagno Lx 17

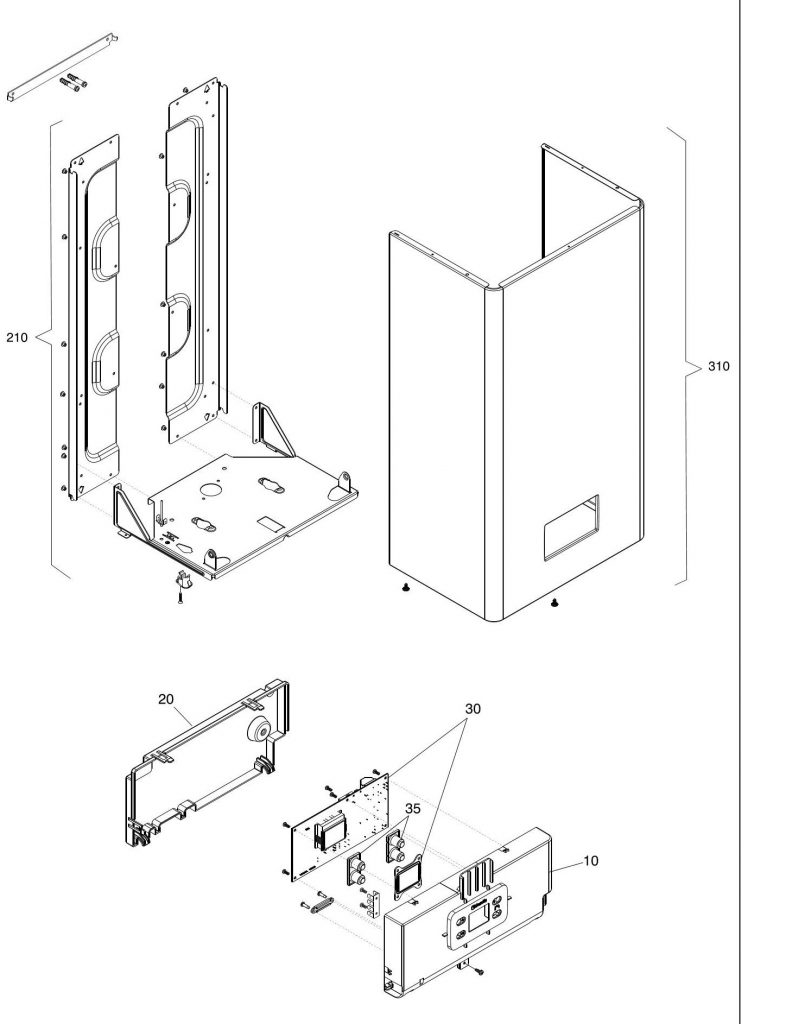

CARROCERÍA/CAJA ELÉCTRICA
| Nº | Referencia | Descripción |
|---|---|---|
| 10 | BER20147751 | PANEL DE MANDOS IDRABAGNO LX |
20 | BER20148590 | TAPA PANEL DE MANDOS ELECTRÓNICA IDRABAGNO LX |
30 | BER20147745 | ELECTRÓNICA IDRABAGNO LX |
35 | BER20147744 | PULSADORES DISPLAY IDRABAGNO LX |
210 | BER20148584 | BASTIDOR IDRABAG. LX |
310 | BER20148832 | TAPA IDRABAGNO LX 11-13 L |

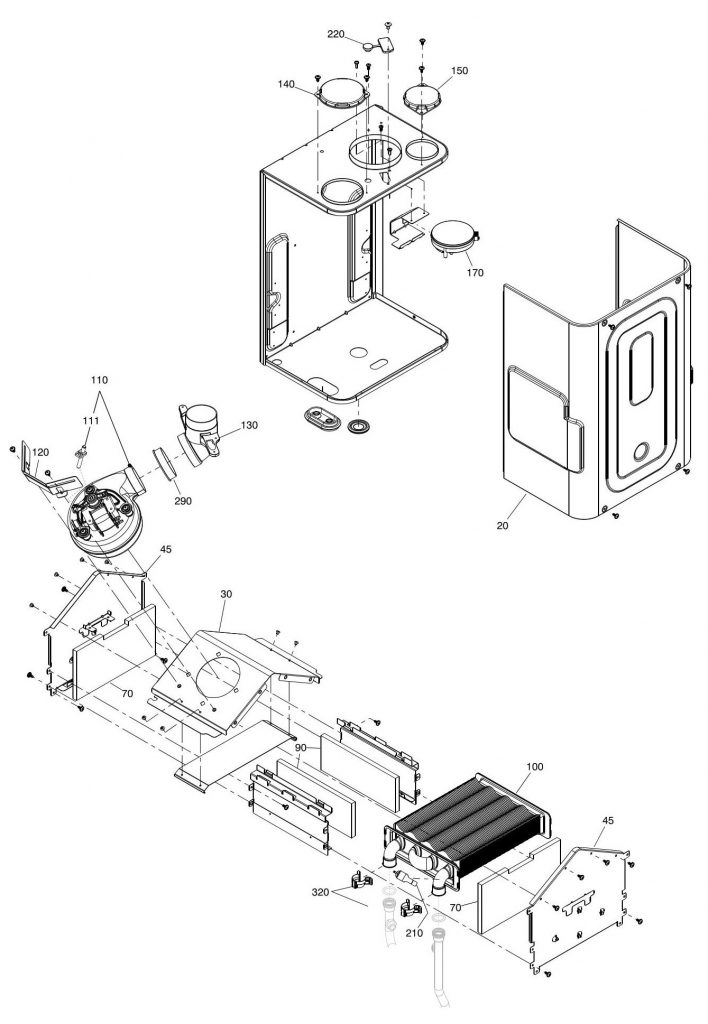

Cámara de combustion
| Nº | Referencia | Descripción |
|---|---|---|
| 20 | BER20127346 | TAPA CÁMARA COMBUSTIÓN |
| 30 | BER20005596 | CAMPANA DE HUMOS KOMPAKTA CSI – JUNIOR CSI |
| 45 | BER20148831 | TAPA |
| 70 | BER20147746 | AISLANTE TRASERO |
| 90 | BER20147747 | AISLANTE LATERAL |
| 100 | BER20185017 | INTERCAMBIADOR |
| 110 | BER20066516 | VENTILADOR CIAO e- IDRABAGNO ESI |
| 111 | BER20021548 | VENTURI KOMPAKTA – JUNIOR |
| 120 | BER20021597 | ABRAZADERA BASE VENTILADOR KOMPAKTA – JUNIOR |
| 130 | BER20011048 | CODO DESCARGA HUMOS KOMPAKTA CSI – JUNIOR CSI |
| 140 | BER20005586 | TAPÓN CIERRE KOMPAKTA CSI – JUNIOR CSI |
| 150 | BER20049606 | TAPÓN CIERRE |
| 170 | BER2677 | PRESOSTATO AIRE |
| 210 | BER20067813 | SONDA NTC CALEFACCIÓN CONTACTO |
| 220 | BER20005549 | TAPA HUMOS KOMPAKTA CSI – JUNIOR CSI |
| 290 | BER20005552 | JUNTA VENTILADOR Y RACOR HUMOS KOMPAKTA CSI – JUNIOR CSI |
| 320 | BER20024086 | CLIP FIJACIÓN A INTERCAMBIADOR CIAO e |

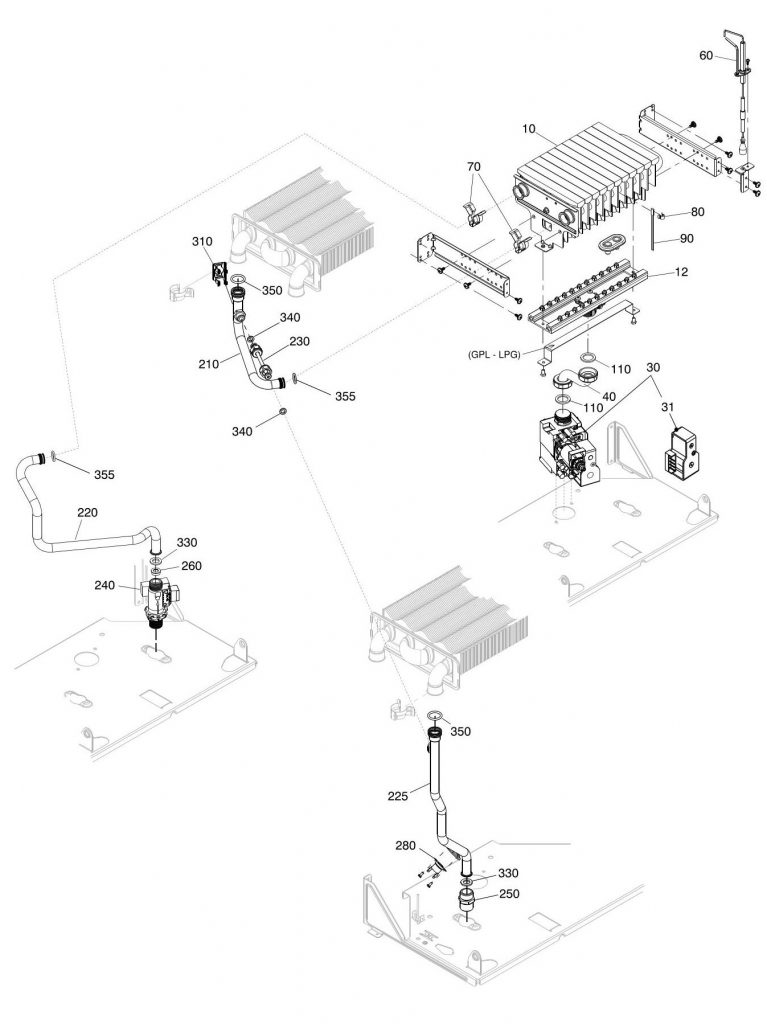

Quemador
| Nº | Referencia | Descripción |
|---|---|---|
| 10 | BER20148588 | QUEMADOR BAJO NOx |
| 12 | BER20148587 | COLECTOR INYECTORES IDRABAGNO LX MTN |
| 12 | BER20155145 | KIT DE TRANSFORMACIÓN IDRABAGNO 11 LX GLP |
| 30 | BER20007784 | VÁLVULA DE GAS KOMPAKTA – JUNIOR |
| 31 | BER20040675 | BOBINA VÁVULA DE GAS |
| 40 | BER20147742 | TUBO VÁLVULA GAS |
| 60 | BER20086514 | ELECTRODO DE ENCENDIDO Y DETECCION MYNUTE LOW NOx |
| 70 | BER20052730 | MUELLE FIJACION TUBO PRIMARIOS KOMPAKTA CSI-JUNIOR CSI |
| 80 | BER20148585 | CLIP |
| 90 | BER20147753 | TERMOSTATO DEL QUEMADOR |
| 110 | BER5023 | JUNTA 3/4″ KOMPAKTA – JUNIOR |
| 210 | BER20147743 | TUBO IDRA LX |
| 220 | BER20147740 | TUBO QUEMADOR |
| 225 | BER20147741 | TUBO |
| 230 | BER20115164 | TUBO |
| 240 | BER20069786 | FLUSOSTATO CIAO GREEN |
| 250 | BER20115159 | RACOR |
| 260 | BER10026043 | REDUCTOR |
| 280 | BER20147769 | TERMOSTATO LIMITE IDRABAGNO LX |
| 310 | BER5472 | CLIPS FIJACION TERMOSTATO LIMITE |
| 330 | BER5026 | JUNTA DE 1/2″ |
| 340 | BER5052 | JUNTA KLINGER BULBO TERMOST.ACS |
| 350 | BER20024869 | JUNTA |
| 355 | BER20147750 | JUNTA IDRA LX |

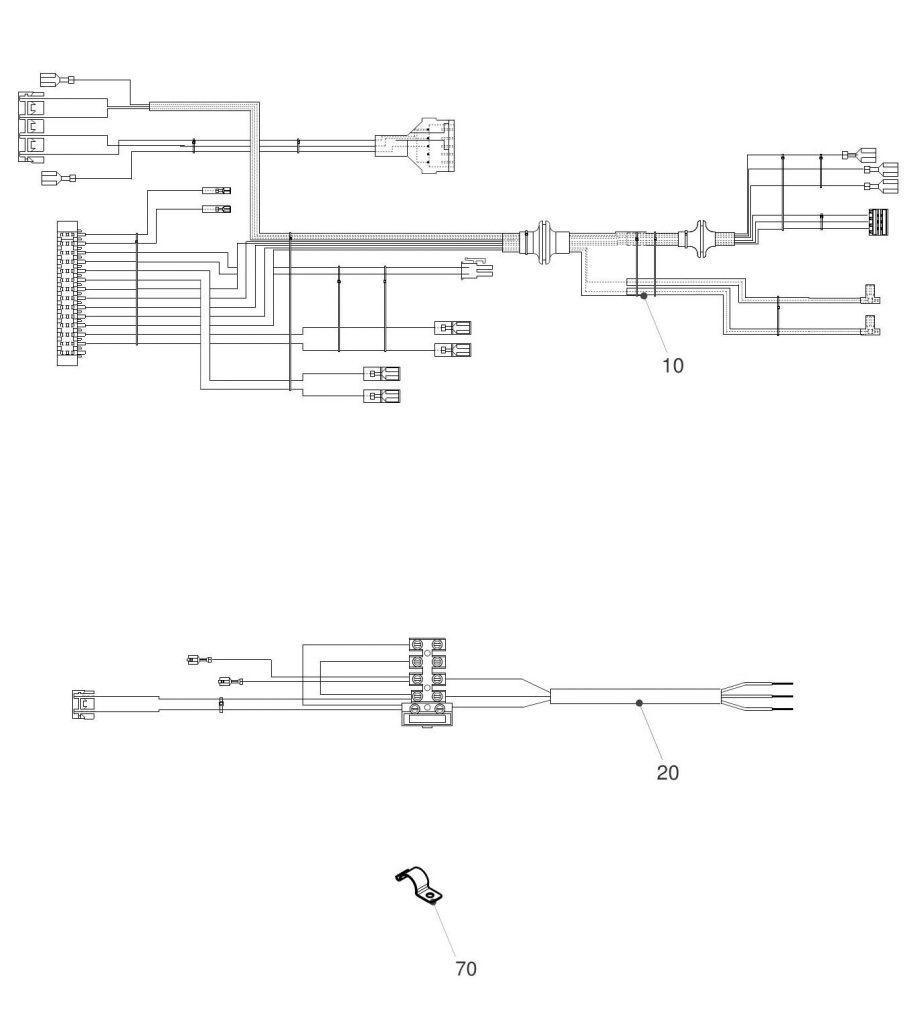

Cableado
| Nº | Referencia | Descripción |
|---|---|---|
| 10 | BER20147755 | CABLEADO ALIMENTACIÓN |
| 20 | BER20147757 | CABLEADO COMBUSTIÓN |
| 70 | BER20011042 | PINZA CABLEADO KOMPAKTA – JUNIOR |
