![calenatdor beretta IDRABAGNO Lx 11 - 13](https://codigocalderas.com/wp-content/uploads/2022/04/calentador-idrabagno-lx-11-flex-1024x895.jpg)
Calentadores estancos y de reducidas dimensiones
Gama de calentadores de gas instantáneos con cámara de combustión estanca disponibles a gas natural y GLP
Modelos: Idrabagno Lx 11 / Idrabagno Lx 13 / Idrabagno Lx 17
Documentación
Códigos de fallo / avería
CODIGO ERROR | TRANSITORIO DEFINITIVO | TIPO ERROR |
---|---|---|
01 | definitivo | Alarma avería electrónica ACF Alarma bloqueo módulo ACF |
02 | definitivo | Alarma termostato límite |
03 | definitivo | Alarma presostato aire |
04 | definitivo | Alarma termostato quemador |
06 | Transitorio | Anomalía Avería NTC sanitario |
08 | Transitorio | Anomalía Avería NTC entrada |
11 | Transitorio | Anomalía Llama parásita |
88 ºC parpadeante | definitivo | Alarma Sobre temperatura |
Características
- Nueva gama de calentadores de gas instantáneos con cámara de combustión estanca disponibles a gas natural y GLP CLASE A en sanitario con diferentes perfiles según modelo
- Bajas emisiones Nox <56 mg/kWh, según normativa EN 814-2013
- Dimensiones extremadamente compactas: 642 x 340 x 237 mm (modelos 11 Flex y 13 l)
- Nuevo panel de mandos con display LCD retroiluminado de gran tamaño (40 x 60 mm), con múltiples funciones y autodiagnóstico
- Quemador ecológico refrigerado por agua
- Combustión aire-gas con rendimiento constante
- Amplia modulación de llama 1:3, que permite una perfecta estabilidad de temperatura
- Abundante producción de ACS: 11, 13 y 17 litros (según modelo)
- Modulación electrónica de llama en contínua
- Encendido electrónico con control por ionización de llama
- Transductor de humos
- Grado de protección eléctrica IPx4D
- Incorpora toma de análisis de combustión
- Suministrado de serie colector de humos standard Ø 60-100
- El modelo Lx 11 FLEX se suministra con conexiones flexibles y llave de corte ACS

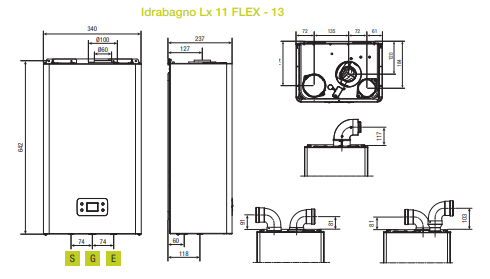

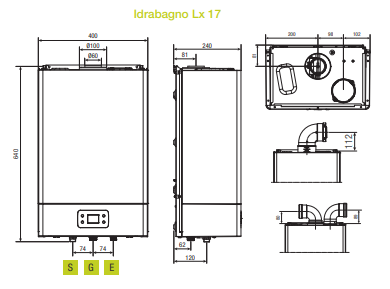

Dimensiones
![](https://codigocalderas.com/wp-content/uploads/2022/04/82e95dcf71fe8ae478494ff356a1473e.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/6011b2e771c486067f354ac411809d7a.png)
Panel de mandos
Los nuevos calentadores IDRABAGNO Lx incorporan un nuevo panel de mandos digital retroiluminado (40 x 60 mm) con 4 pulsadores para una fácil y sencilla gestión. El panel incorpora múltiples funciones fácilmente identificables por los iconos y visualización de diagnósticos de funcionamiento.
![](https://codigocalderas.com/wp-content/uploads/2022/04/0bf2643f743d81de2a1effa703e45ac3.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/daaad279c01d85f653b3cd482fe88dbc.png)
Despiece
Quemador de bajo NOx
![](https://codigocalderas.com/wp-content/uploads/2022/04/04a815ba83c76972fafc23c21be93e27.png)
La nueva gama de calentadores IDRABAGNO Lx cumplen con los requisitos establecidos por la normativa ErP referente a la reducción de emisiones contaminantes a la atmósfera, que entra en vigor en septiembre 2018, según normativa EN 814-2013, el límite de emisiones de óxido de nitrógeno serán menores de 56 mg/kWh.
Gracias al innovador quemador refrigerado por agua y a la llama alimentada de una mezcla de aire-gas en exceso
respecto a la cantidad necesaria para la combustión, obtiene como efecto una temperatura de llama muy baja.
En consecuencia se obtiene una notable reducción de los valores de emisiones contaminantes.

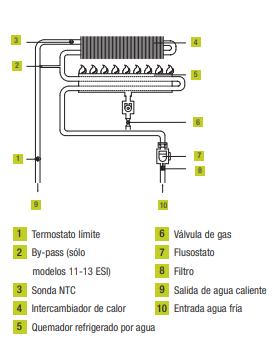

Circuito hidráulico
![](https://codigocalderas.com/wp-content/uploads/2022/04/5d4207e6c344385e4cdedd5df34d5f4e.png)
Circuito eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/9088c9eb01b04e18e7658c8ce86aefcf.png)

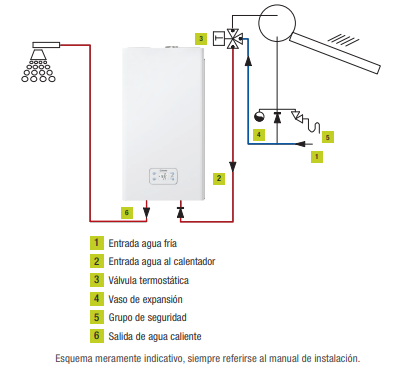

Energía solar
![](https://codigocalderas.com/wp-content/uploads/2022/04/196c70095f1a068fa6342ed1159f58a3.png)
