Códigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| 01 | Bloqueo por falta de llama; bomba y ventilador giran durante 2 minutos. Válvula tres vías en posición calefacción sólo si el T.A. está cerrado. |
| 02 | Bloqueo por termostato límite; la bomba gira durante 2 minutos y la válvula tres vías pasa a posición calefacción sólo si el T.A. Está cerrado |
| 03 | Intervención del termostato de humos. |
| 04 | Anomalía presostato agua, la bomba gira por 10 minutos y posteriormente la anomalía seria definitiva |
| 05 | Anomalía sobre la línea de comunicación entre caldera y panel remoto (RC05) |
| 06 | Sonda sanitario abierto o en corto, bomba y ventilador se paran |
| 07 | Sonda primario abierta o en corto, bomba y ventilador se paran y después de 2 minutos la señalización sería definitiva |
Para resetear los códigos de anomalías colocar el selector en OFF/RESET
LLave de llenado calefacción
1 Posición ACS ( posición a las 12 horas mirando hacia arriba)
2 Llave cerrada ( posición a las 9 horas mirando hacia la izquierda )
3 Llenado de calefacción ( posición a las 6 horas mirando hacia abajo como en la foto )
Función análisis de combustión

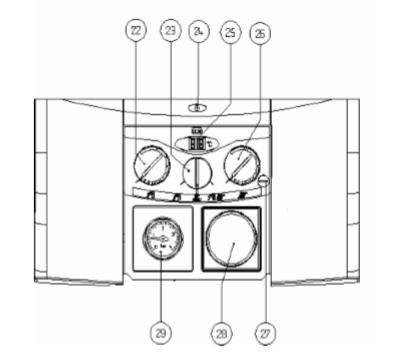

Presionando el interruptor (27) situado a la derecha del panel de mandos, aparece la señal CO en el display (25). La caldera funciona durante 15 minutos a la máxima potencia térmica; durante ese tiempo es posible verificar los parámetros de combustión. Para salir de la función análisis de combustión presionar de nuevo el interruptor (27)
