Guía de contenidos
Códigos de fallo / averia
| ERROR | ANOMALÍA | RESTABLECER |
|---|---|---|
| Pantallaga Apagado | Estado apagado (OFF) | |
| – | En modo espera | |
| A01 | – Alarma bloqueo módulo ACF – Alarma avería electrónica ACF | Colocar el selector de función en Apagado (OFF), esperar 5-6 segundos y colocarlo nuevamente en la posición deseada (verano) o (invierno). Si a pesar de los intentos de desbloqueo no se activase el funcionamiento de la caldera, solicitar al técnico |
| A02 | Alarma termostato límite | Colocar el selector de función en Apagado (OFF), esperar 5-6 segundos y colocarlo nuevamente en la posición deseada (verano) o (invierno). Si a pesar de los intentos de desbloqueo no se activase el funcionamiento de la caldera, solicitar al técnico |
| A03 | Alarma taco-ventilador | Colocar el selector de función en Apagado (OFF), esperar 5-6 segundos y colocarlo nuevamente en la posición deseada (verano) o (invierno). Si a pesar de los intentos de desbloqueo no se activase el funcionamiento de la caldera, solicitar al técnico |
| A04 | Alarma presostato agua | Mirar presión de agua y subirla a 1,5 bares |
| A06 | Avería NTC sanitario | La caldera funciona normalmente, pero no garantiza la estabilidad de la temperatura del agua sanitaria que queda configurada en una temperatura próxima a los 50°C. Solicitar la intervención del tecnico |
| A07 | – Avería NTC alimentación calentamiento – Sobretemperatura sonda alimentación calentamiento – Alarma diferencial sonda alimentación/retorno | |
| A08 | – Avería NTC retorno calentamiento – Sobretemperatura sonda retorno calentamiento – Alarma diferencial sonda retorno/alimentación | |
| A09 | – Limpieza intercambiador primario – Avería NTC humos – Sobretemperatura sonda humos | La caldera posee un sistema de autodiagnóstico que, según el total de horas en determinadas condiciones de funcionamiento, puede indicar la necesidad de una limpieza del intercambiador primario (código de alarma 09 con contador de sonda de humos >2.500). Al finalizar la limpieza que se realiza con el kit específico suministrado como accesorio, se debe poner en cero el contador de horas, siguiendo este procedimiento: desconectar la alimentación eléctrica; retirar la cubierta y girar el panel de mandos; retirar la tapa de inspección de las partes eléctricas, desenroscando los 2 tornillos de fijación; mientras la caldera es alimentada eléctricamente, presionar el pulsador CO durante al menos 4 segundos para asegurarse de que el contador ha sido puesto en cero, desconectar y volver a conectar la tensión a la caldera; en la pantalla se visualiza la indicación “-C-” seguida del valor del contador. |
| A11 | Llama parásita | |
| A77 | Alarma termostato instalaciones baja temperatura | La anomalía se recupera automáticamente: si la caldera no se reactiva, solicitar la intervención del técnico |
| 80°C parpadeante | Transitorio a la espera de encendido | |
| (campana) + (corona) parpadeante | Intervención presostato agua | |
| ADJ + campana | Calibración instalador | |
| ACO+ campana | Deshollinador | |
| Imagen 3 cuadrados | Ciclo de purgado | |
| P | Precalentamiento habilitado | |
| P parpadeante | Solicitud de calor precalentamiento |

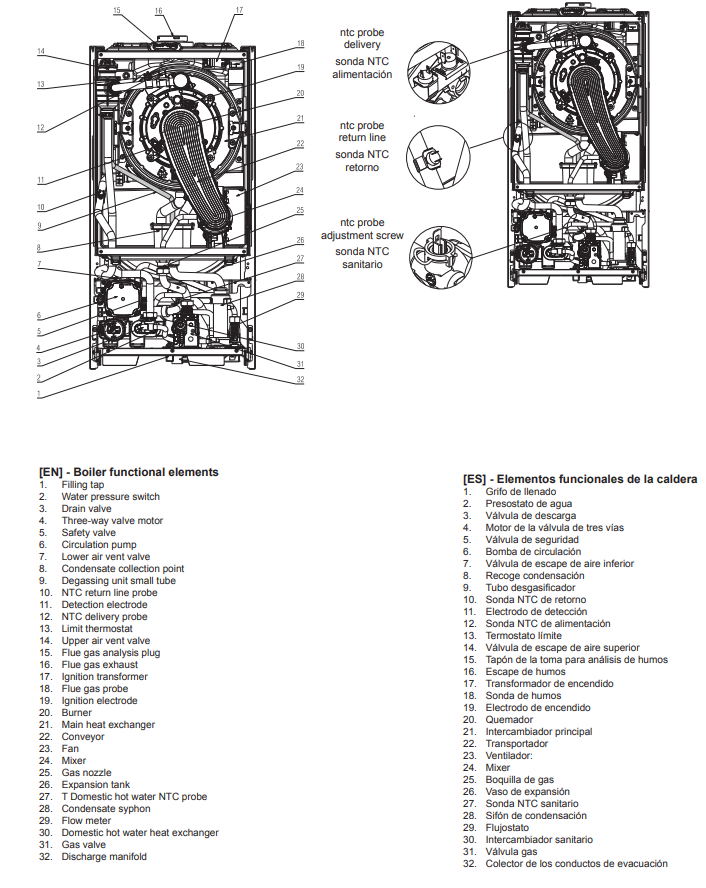

Despiece

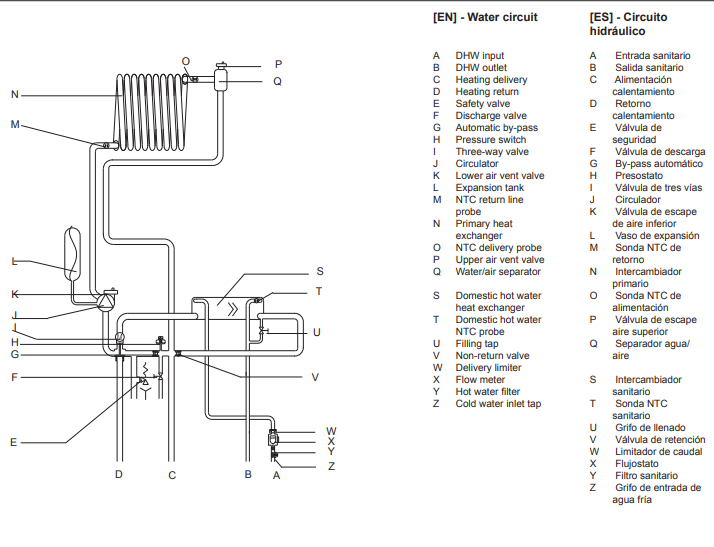

Circuito hidráulico
