Baxi Series FI ECO

calentador baxi SERIE FI ECO

CONFORT. RELAX. O SIMPLEMENTE AGUA CALIENTE

Nueva gama de calentadores estancos de gas y bajo nivel de NOx. Modelos de 11 y 14 litros, de encendido electrónico y control de ionización

Guía de contenidos

Documentación

Códigos de fallo / avería

ERRORDESCRIPCIÓNSOLUCIÓN
01– Alarma bloqueo módulo control llama
– Alarma avería electrónica control llama
Mantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón
El aparato reinicia automáticamente.
02Alarma termostato límiteMantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón
06Alarma avería sonda temperatura NTC
IN-OUT
Subtituir sonda NTC
11Alarma llama parásitaLimpiar quemador, posible sonda ionización en mal estado o mala llama.
12Alarma cable modulador interrumpidoMantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón
28Alarma en caso de 5 rearmes consecutivosMantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón
37Alarma bajo voltajeEspere a que el calentador se restablezca por sí solo o comprobar conexión eléctrica.
40Alarma detección de frecuencia de red erróneaEspere a que el calentador se restablezca por sí solo o comprobar conexión eléctrica.
41Alarma pérdida de llama más de 3 veces consecutivasComprobar presión gas, electrodos, o válvula de gas.
42Anomalía botónSe muestra cuando se mantiene pulsado el botón durante más
de 30 segundos, una vez que se suelta el botón, la anomalía
desaparece
44Anomalía por time-out surgido de la válvula gasMantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón
62Solicitud calibración válvula
70Alarma para temperatura entrada 70°C
Mostrada en la pantalla solo con la campana intermitente
La visualización completa se tendrá solo
en el registro de alarmas
72Alarma por aumento de temperatura no
alcanzado
80Alarma error driver
81Alarma por problema de combustión en
fase de encendido
Mantenga pulsado el botón reset , cuando aparezca en el display el mensaje r5 suelte el botón
82Bloqueo por mala combustión persistenteComprobar quemador y regulacion.
83Alarma por mala combustiónComprobar quemador y regulacion.
84AL84 – Alarma por mala combustión
Visualizada por el display solo con la llama intermitente
Comprobar quemador y regulacion.
86Alarma sensor giros ventiladorcomprobar ventilador o placa electronica
88Temperatura elevada
98Alarma error softwareComprobar placa electronica geenral

Panel de mando

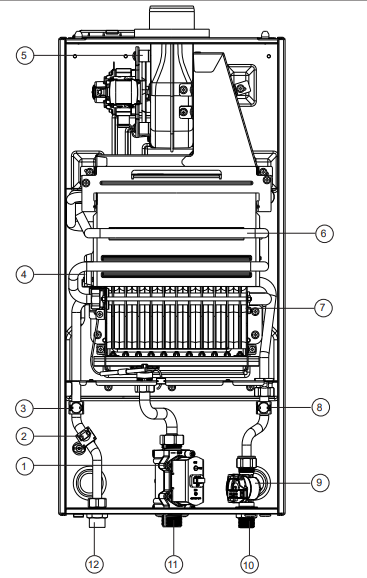

Despiece

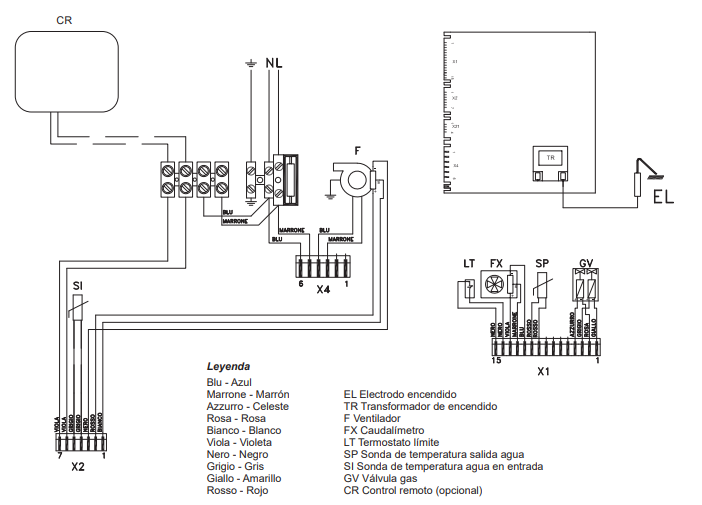

Esquema eléctrico

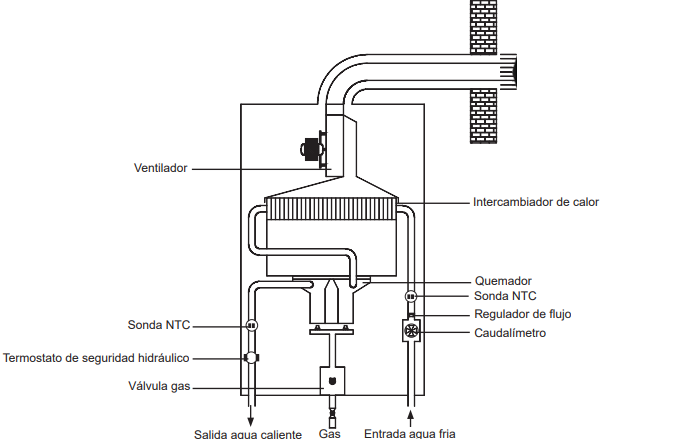

Circuito hidráulico

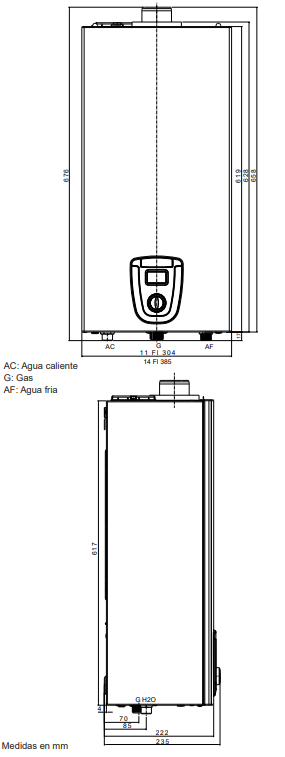

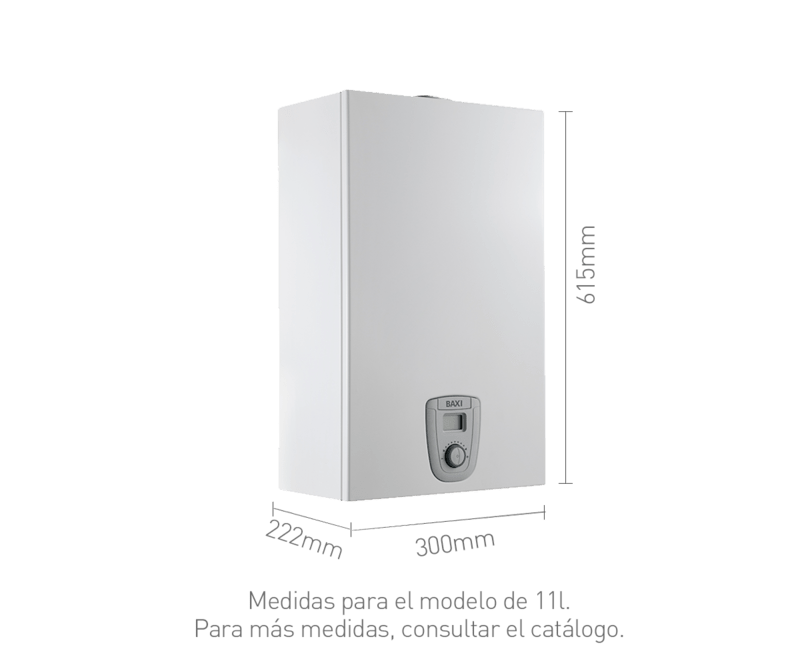

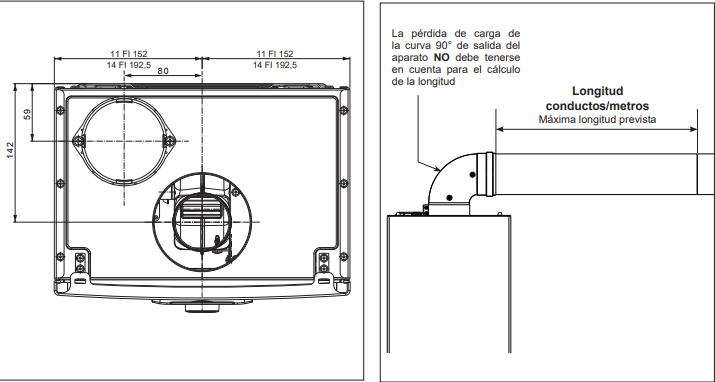

Dimensiones

Características

Combustible / Fuente de Energía: Gas Natural / Gas Propano

Instalación: Mural

  • Control sin complicaciones
    Sus selectores incorporados permiten un manejo muy intuitivo se presenta con un elegante display retroiluminado que permite un fácil acceso a las funciones y parámetros de ajuste.
  • Seguro y fiable
    Incorpora tecnología ACC que detecta obturaciones en el conducto de evacuación y el uso incorrecto de combustibles.
  • Instalación sin problemas
    Sus dimensiones compactas y su fácil acceso a las conexiones hidráulicas y de gas permiten una rápida instalación.
  • Potencia modulante
    El consumo de gas en los calentadores de gas BAXI se ajusta de forma óptima al caudal demandado.
  • Apto para cualquier vivienda
    Apto para instalaciones de gas natural, gas propano o gas butano.
  • Ecológico
    Muy bajo nivel de emisión de NOx
  • Función solar
    Funcionamiento optimizado en instalaciones solares.

Datos técnicos

SERIE FI ECO 11 FI ECO 14 FI ECO
Producción ACS para ΔT=25ºC (l/min)1114
Perfil demanda ACSMXL
