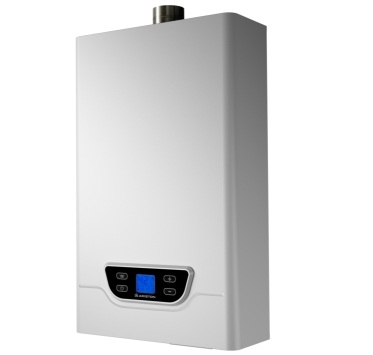

![Ariston NEXT OFT](https://codigocalderas.com/wp-content/uploads/2022/04/556589cat1432300597.jpg)
Modelos: – Next OFT 11 / 14 / 16
Guía de contenidos
Documentación
Códigos de fallo / avería
DISPLAY | ANOMALIA | DESCRIPCIÓN |
---|---|---|
– | Cuadro de mandos apagado luego de pulsar la tecla ON | – Falta alimentación eléctrica Verificar que la conexión eléctrica a la red – Problema en la tarjeta electrónica o en el fusible Sustitución de la tarjeta o del fusible con voltaje eléctrico entre 195 y 253 que se debe controlar |
A1 | Paro por falta de encendido | – Llave de gas cerrado Abra la llave y realice el procedimiento de encendido – Controle el electrodo de encendido – Controle el electrodo de registro |
A2 | Paro por exceso de temperatura | Se registra una temperatura superior 85°C Controle la presión del agua |
A3 | Intervención del presostato de humos El error es indicado por el símbolo a seguir en la pantalla aparece el código | – Controle el funcionamiento del presostato de humos – Controle el ventilador |
A5 | Error de velocidad del ventilador | |
A6 | Error de la sonda de salida de agua caliente | Controle la sonda de salida del agua caliente sanitaria |
A7 | Error de la sonda de entrada de agua fría | Controle la sonda de entrada de agua fría |

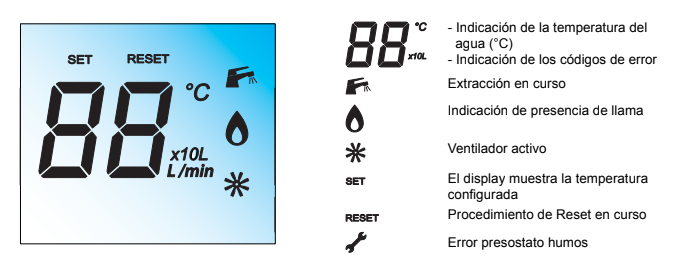

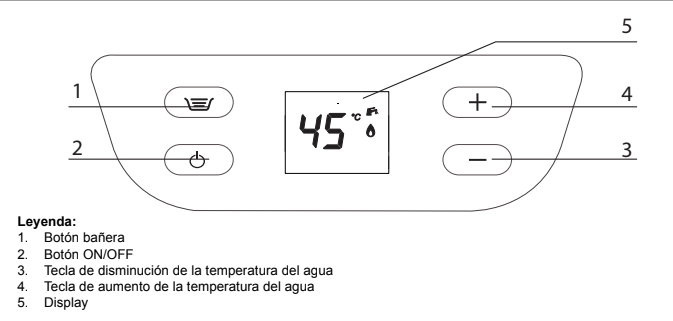

Panel de mandos
![](https://codigocalderas.com/wp-content/uploads/2022/04/b6dfb983f8cbd39cdfe48ea6500d1827.png)
![](https://codigocalderas.com/wp-content/uploads/2022/04/f3f786dea5bff3c2c211a9489b13a6ef.png)
Despiece
![](https://codigocalderas.com/wp-content/uploads/2022/04/a83fa527478ef90e861ddee68abc27ad.png)

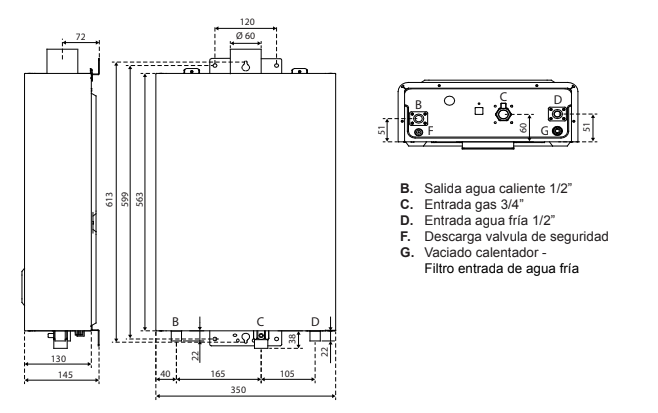

Dimensiones
![](https://codigocalderas.com/wp-content/uploads/2022/04/47184b6d8bb5750bb58ec1327240dbbe.png)

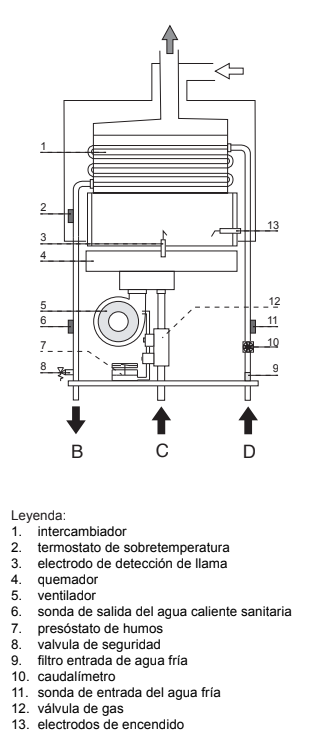

Esquema hidraulico
![](https://codigocalderas.com/wp-content/uploads/2022/04/0a7908eaab05cda931c4230f55fdc32e.png)

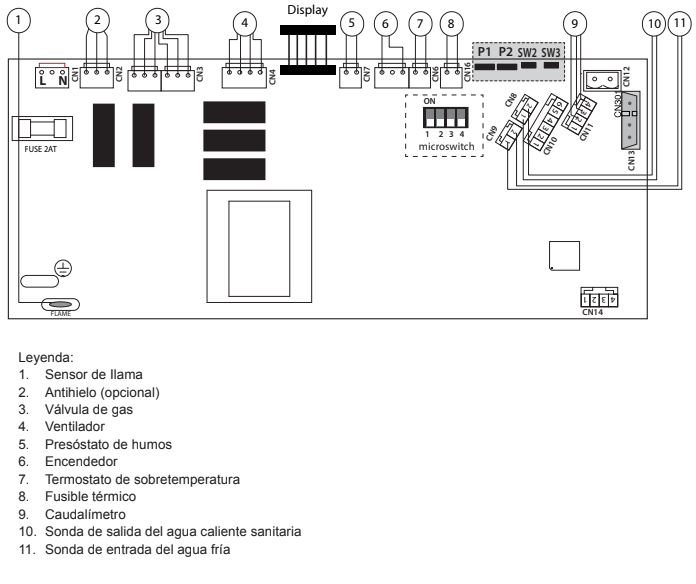

Esquema eléctrico
![](https://codigocalderas.com/wp-content/uploads/2022/04/37e7ddc654f97cba651f5b4a2a9e5bc3.png)
