Códigos de fallo / avería
El aparato se protege del funcionamiento incorrecto mediante controles internos realizados por la tarjeta con
microprocesador que realiza, si es necesario, un bloqueo de seguridad. Si se produce un bloqueo del aparato, el display muestra un código de error.
| ERROR | ANOMALIA | SOLUCIÓN |
|---|---|---|
| AA | Demasiados intentos (>5) de reset en 15 minutos | Efectuar un ON/OFF del aparato del interruptor exterior |
| A1 | Paro por fallo de encendido | Comprobar: Llave de gas cerrado, Abra la llave y realice el procedimiento de encendido. Controle el electrodo de encendido. Controle el electrodo de registro |
| A2 | Paro por exceso de temperatura | Comprobar: Se registra una temperatura superior 85°C, controle la presión del agua. |
| A3 | Intervención del presostato de humos. El error es indicado por el símbolo a seguir en la pantalla aparece el código | Comprobar: Controle el funcionamiento del presostato de humos. Controle el ventilador. |
| A4 | Intervención del presostato de humos. El error es indicado por el símbolo a seguir en la pantalla aparece el código | Comprobar: Controle el funcionamiento del presostato de humos conexión y desconexión con llama. Controle el ventilador. |
| A5 | Error de velocidad del ventilador. | Comprobar ventilador o placa electrónica |
| A6 | Error de la sonda de salida de agua caliente | Comprobar: Controle la sonda de salida del agua caliente sanitaria. |
| A7 | Error de la sonda de entrada de agua fría. | Comprobar: Controle la sonda de entrada de agua fría |
| A8 | Error de comunicación tarjetas | Controle la conexión entre la tarjeta HMI y la tarjeta principal Controle la tarjeta principal Controle la tarjeta HMI |
| E6 | Llama detectada con válvula de gas cerrada | Comprobar: Controle el electrodo de detección |
| E7 | Error de ventilador. | Comprobar: Controle la tarjeta electrónica y el ventilador. |
| E9 | Error tarjeta principal | Controle la tarjeta principal |
| EF | Control de Relé de la válvula de gas fallido | Controle la tarjeta principal |
| EE | La temperatura de entrada del agua supera los 65 °C | |
| 7 0 | Error de configuración del parámetro | Configurar bien placa electrónica o sustituirla si fuera necesario. |

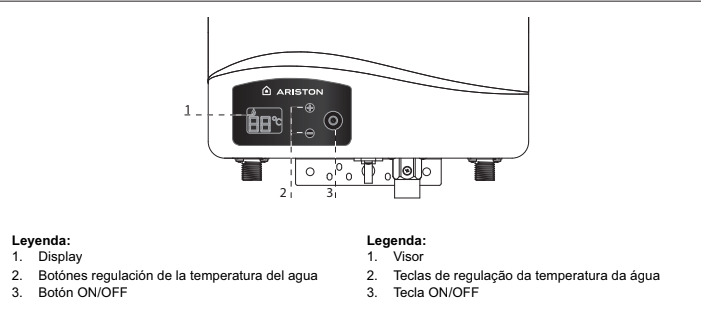

Panel de mandos

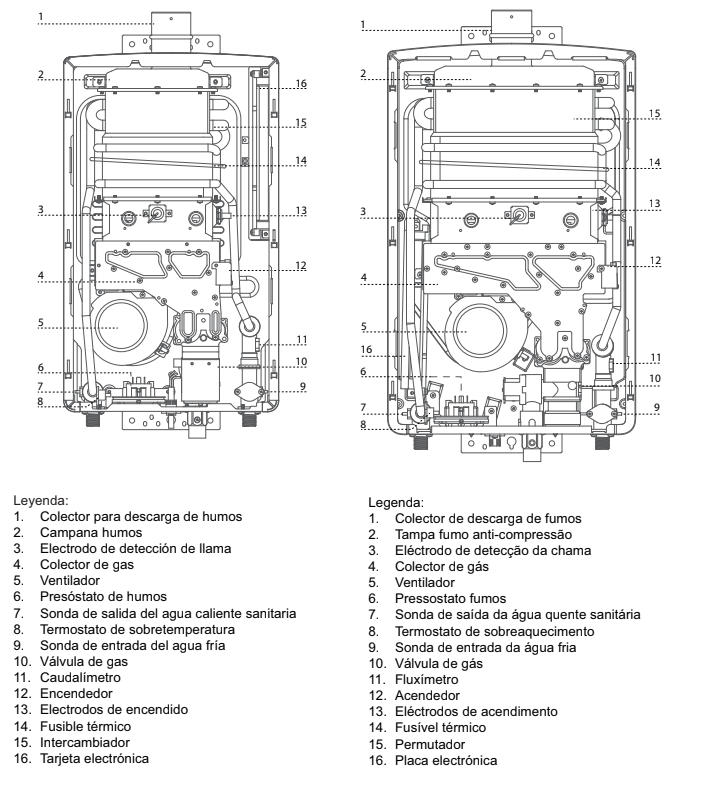

Despiece

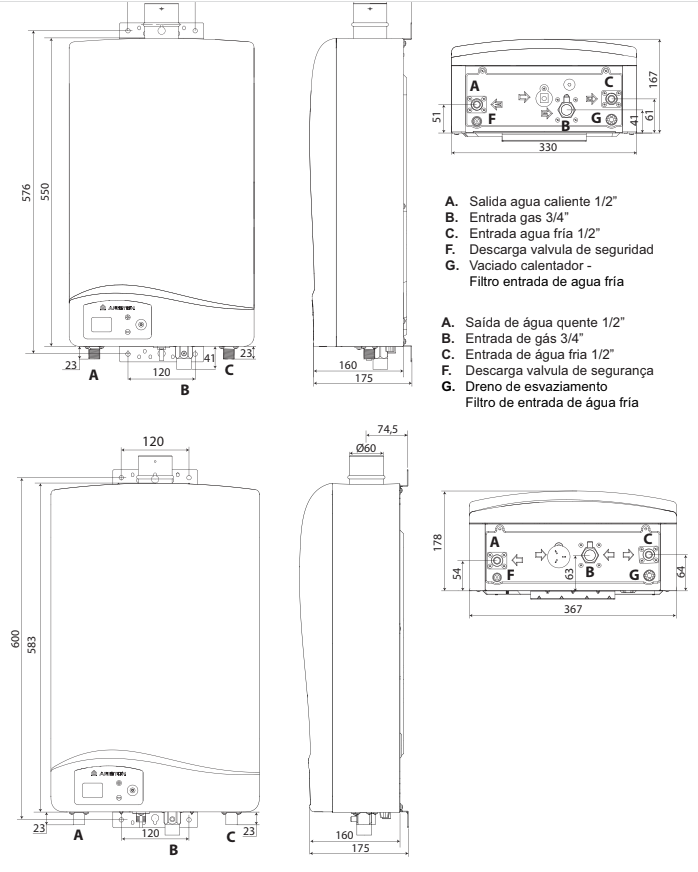

Dimensiones

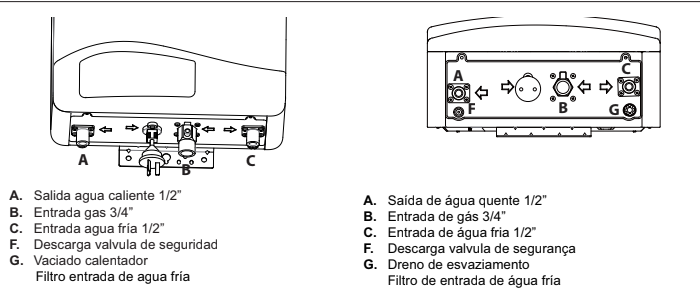

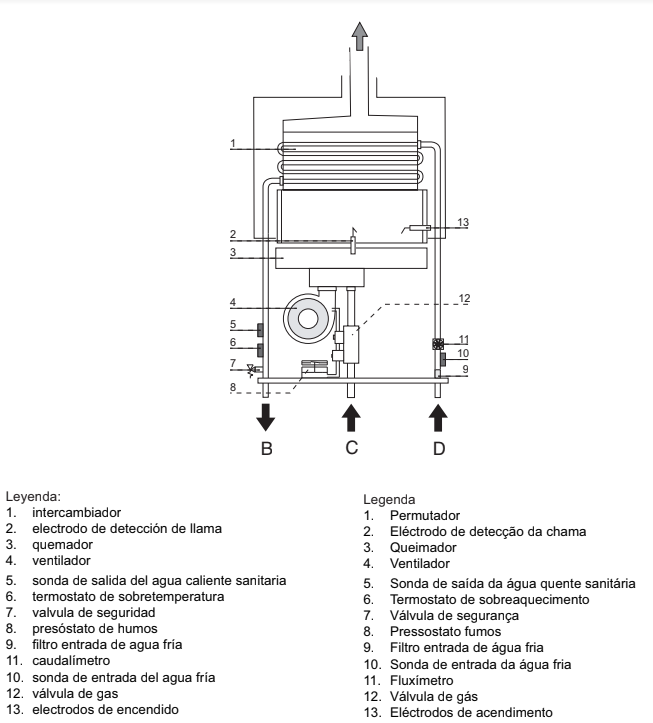

Esquema hidraulico

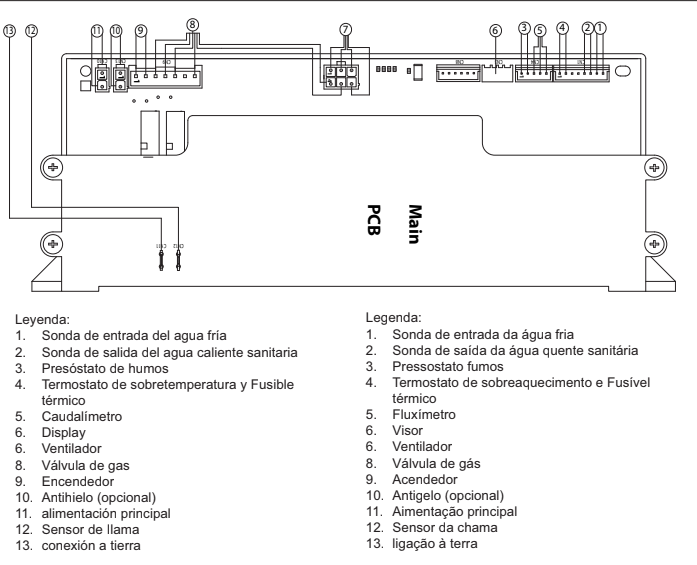

Esquema eléctrico
