Caldera de condensación compacta de clase energética A
Modelos disponibles: Matis Condens Plus 24FF y Matis Condens Plus 30FF
Guía de contenidos
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| 1 01 | Sobretemperatura |
| 1 03 | Circulación insuficiente |
| 1 04 | Circulación insuficiente |
| 1 05 | Circulación insuficiente |
| 1 06 | Circulación insuficiente |
| 1 07 | Circulación insuficiente |
| 1 08 | Llenado de la instalación , falta agua |
| 1 09 | Presión de instalación > 3 bares |
| 1 10 | Circuito abierto o cortocircuito sonda impulsión calefacción |
| 1 12 | Circuito abierto o cortocircuito sonda retorno calefacción |
| 1 14 | Circuito abierto o cortocircuito sonda externa |
| 1 16 | Termostato de suelo abierto |
| 1 18 | Problema en la sonda de circuito primario |
| 1 P1 | Señalización de circulación insuficiente |
| 1 P2 | Señalización de circulación insuficiente |
| 1 P3 | Señalización de circulación insuficiente |
| 2 05 | NTC Entrada Circuito Sanitario Abierta Kit solar (opción) |
| 3 01 | Error EEPROM display |
| 3 02 | Error de comunicación |
| 3 03 | Error placa principal |
| 3 04 | Demasiados intentos (+5) de reset en 15 minutos |
| 3 05 | Error placa principal |
| 3 06 | Error placa principal |
| 3 07 | Error placa principal |
| 3 P9 | Mantenimiento programado – Llamada asistencia |
| 5 01 | Ausencia de llama (Después de 5 intentos 5P6) |
| 5 02 | Llama detectada con válvula de gas cerrada |
| 5 03 | Llama detectada con válvula de gas cerrada (Después de 20 segundos de error 502) |
| 5 04 | Apagado llama (Después de 6 intentos 5P6) |
| 5 P1 | Primer intento de encendido fracasado |
| 5 P2 | Segundo intento de encendido fracasado |
| 5 P3 | Apagado de llama |
| 5 P5 | Error de Presión de gas baja |
| 5 P6 | Falta de llama |
| 6 10 | Sobretemperatura (Intercambiador) |
| 6 11 | Aviso de ventilador Anomalía en los conductos de aspiración/evacuación (con la caldera apagada el ventilador trabaja durante 20 minutos como máximo). Si el problema no se resuelve aparece el error 612. |
| 6 12 | Error ventilador. Velocidad del ventilador superior o inferior a los valores fijados. |
| 7 01 | Sonda de salida Zona 1 abierta o cortocircuitada |
| 7 02 | Sonda de salida Zona 2 abierta o cortocircuitada |
| 7 03 | Sonda de salida Zona 3 abierta o cortocircuitada |
| 7 11 | Sonda de retorno Zona 1 abierta o cortocircuitada |
| 7 12 | Sonda de retorno Zona 2 abierta o cortocircuitada |
| 7 13 | Sonda de retorno Zona 3 abierta o cortocircuitada |
| 7 22 | Sobrecalentamiento Zona 2 |
| 7 23 | Sobrecalentamiento Zona 3 |
| 7 50 | Esquema hidráulico no definido |
| 801 | Fallo de ajuste de calibración |
| 802 | Llama detectada con válvula de gas cerrada |
| 803 | Parametro potencia errado (parametro 229) |
| 804 | Desacoplamiento Clip-In requerido (ver nota) |
Panel de Mandos

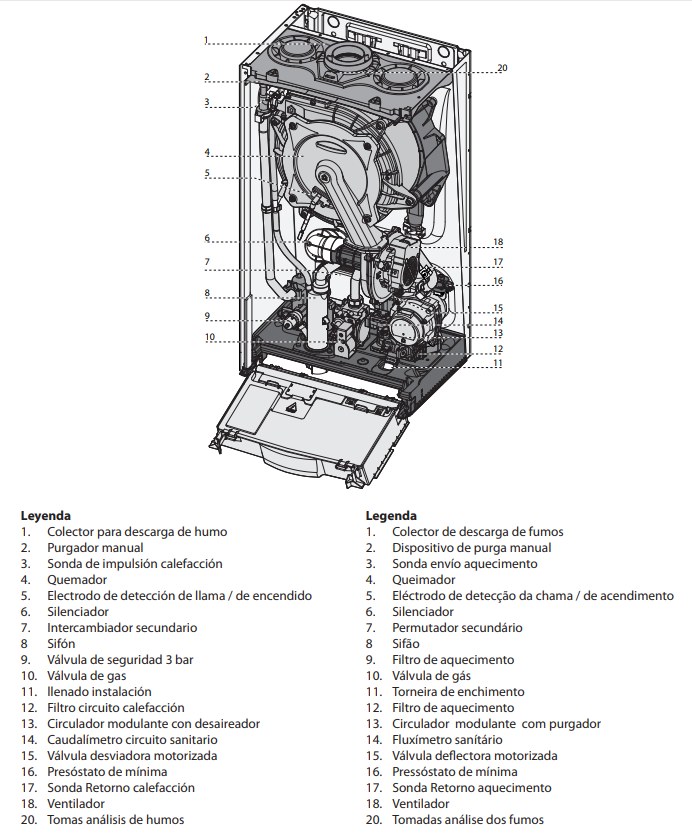

Despiece
Datos técnicos
| Datos Técnicos | Matis Condens Plus 24 FF | Matis Condens Plus 30FF |
|---|---|---|
| Peso | 29,7 Kg | 32,3 Kg |

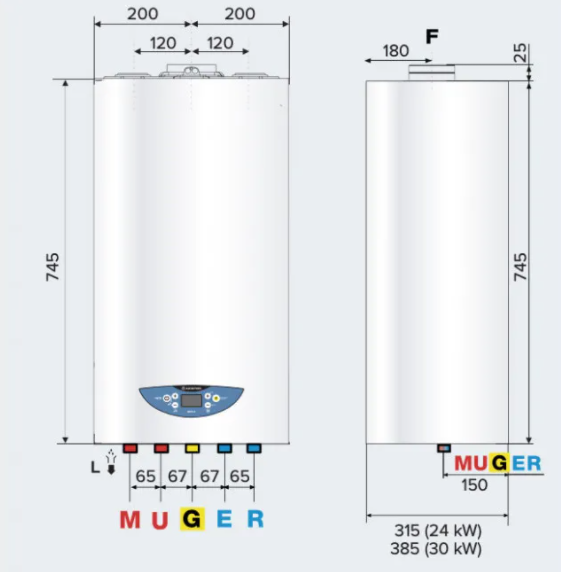

| Dimensiones (alto-ancho-fondo) | 74,5-40-31,5 cm | 74,5-40-38,5 cm |
| CÁMARA | estanca | estanca |
| CERTIFICADO CE | 0085CR0392 | 0085CR0392 |
| Potencia nominal máx./mín (calef) PCI | 22,0/5,5 kW | 28,0/6,5 kW |
| Potencia nominal máx./min (sanit.) PCI | 26,0/5,5 kW | 30,0/6,5 kW |
| Potencia útil máx./min. (60/80º) (calef) | 21,3/5.2 kW | 27,4/6,2 kW |
| Potencia útil máx./mín. (sanit) | 24,7/5,2 kW | 28,6/6,2 kW |
| A la potencia nominal (60/80º) PCI | 97,0 % | 97,9 % |
| A la potencia nominal (30/50ºC) PCI | 107,3 % | 107,7 % |
| Al 30% de la potencia nominal (PCI) | 108,97 % | 109,6 % |
| Temperatura máx./mín. calefacción (alta temp.) | 82/35 ºC | 82/35 ºC |
| Temperatura máx./mín. calefacción (baja temp) | 45/20 ºC | 45/20 ºC |
| Temperatura máx./mín. sanitario | 60/36 ºC | 60/36 ºC |
| Caudal agua caliente (T 25ºC) | 14,9 l/min | 16,9 l/min |
| Tensión / frecuencia de alimentación | 230/50 V/Hz | 230/50 V/Hz |
| Potencia eléctrica absorbida total | 87 W | 89 W |
| Grado de protección de la instalación eléctrica | X5D IP | X5D IP |
| Clase ErP CALEF/ACS | A/A ErP | A/A ErP |
| Perfil de consumo | XL ErP | XXL ErP |
| Código | 3301639 | 3301640 |
Ahorro de energía en el hogar
Las tecnologías Ariston optimizan el funcionamiento del dispositivo para minimizar el consumo de energía y las emisiones, de acuerdo con la normativa europea.
Calidad Ariston
Los componentes han sido desarrollados para garantizar un rendimiento duradero y una alta eficiencia, con la garantía de la marca Ariston. Testado 100% cada producto Ariston se prueba rigurosamente en cuanto a la calidad, rendimiento y seguridad. Los resultados están garantizados.
Durabilidad en el intercambiador de acero inoxidable, súper resistente diseñado para trabajar en condiciones extremas para garantizar resultados de alto nivel con la máxima durabilidad.
Características
- Alta eficiencia: Bajo consumo energético y emisiones reducidas. Modulacion 1:5.
- Dimensiones compactas: Dimensiones externas reducidas, fácil de instalar.
- Diseño Italiano: Elegante estética italiana creada en cooperación con los mejores diseñadores.
- Sistema de gestión: Nuevo protocolo de comunicación que proporciona una gestión completa del sistema de calefacción.
Ventajas y beneficios
- Intercambiador de acero INOX AISI 304 L
- Display mini LCD
- Circulador de alta eficiencia y modulación continua
- Máxima eficiencia cerca de consigna: Rango de modulación 1:5
- Intercambiador de placas de agua sanitaria
- Válvula de 3 vías motorizada
- Compatible con instalación solar
- Instalación en lugares parcialmente protegidos
- Sistema autodiagnóstico con código
- Silenciosa y compacta
- Compatible con gas natural y GLP (kit transformación de serie)
- Compatible con la APP de calefacción inteligente Ariston Net
