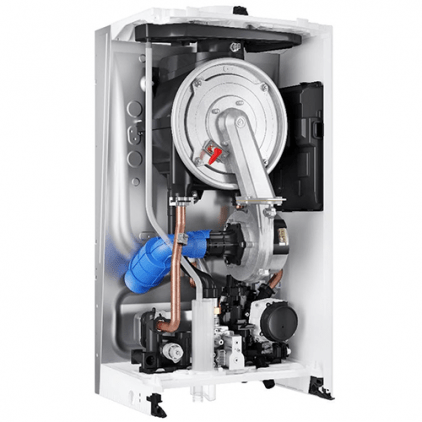

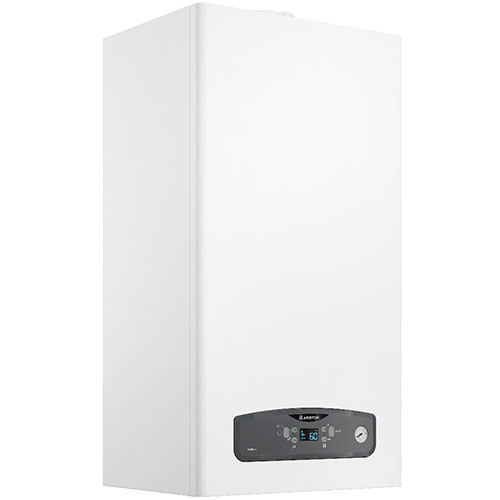

La caldera de condensación que se adapta a cualquier exigencia. Combina eficiencia y robustez gracias a su intercambiador de acero inoxidable. La Cares S ofrece un justo equilibrio entre sencillez, confort y prestaciones.
Modelos disponibles: Cares S 24 y Cares S 30
Guía de contenidos
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| 1 01 | Sobretemperatura |
| 1 03 | Circulación insuficiente |
| 1 04 | Circulación insuficiente |
| 1 05 | Circulación insuficiente |
| 1 06 | Circulación insuficiente |
| 1 07 | Circulación insuficiente |
| 1 08 | Llenado de la instalación , falta agua |
| 1 09 | Presión de instalación > 3 bares |
| 1 10 | Circuito abierto o cortocircuito sonda impulsión calefacción |
| 1 12 | Circuito abierto o cortocircuito sonda retorno calefacción |
| 1 14 | Circuito abierto o cortocircuito sonda externa |
| 1 16 | Termostato de suelo abierto |
| 1 18 | Problema en la sonda de circuito primario |
| 1 P1 | Señalización de circulación insuficiente |
| 1 P2 | Señalización de circulación insuficiente |
| 1 P3 | Señalización de circulación insuficiente |
| 2 05 | NTC Entrada Circuito Sanitario Abierta Kit solar (opción) |
| 3 01 | Error EEPROM display |
| 3 02 | Error de comunicación |
| 3 03 | Error placa principal |
| 3 04 | Demasiados intentos (+5) de reset en 15 minutos |
| 3 05 | Error placa principal |
| 3 06 | Error placa principal |
| 3 07 | Error placa principal |
| 3 P9 | Mantenimiento programado – Llamada asistencia |
| 5 01 | Ausencia de llama (Después de 5 intentos 5P6) |
| 5 02 | Llama detectada con válvula de gas cerrada |
| 5 03 | Llama detectada con válvula de gas cerrada (Después de 20 segundos de error 502) |
| 5 04 | Apagado llama (Después de 6 intentos 5P6) |
| 5 P1 | Primer intento de encendido fracasado |
| 5 P2 | Segundo intento de encendido fracasado |
| 5 P3 | Apagado de llama |
| 5 P5 | Error de Presión de gas baja |
| 5 P6 | Falta de llama |
| 6 10 | Sobretemperatura (Intercambiador) |
| 6 11 | Aviso de ventilador Anomalía en los conductos de aspiración/evacuación (con la caldera apagada el ventilador trabaja durante 20 minutos como máximo). Si el problema no se resuelve aparece el error 612. |
| 6 12 | Error ventilador. Velocidad del ventilador superior o inferior a los valores fijados. |
| 7 01 | Sonda de salida Zona 1 abierta o cortocircuitada |
| 7 02 | Sonda de salida Zona 2 abierta o cortocircuitada |
| 7 03 | Sonda de salida Zona 3 abierta o cortocircuitada |
| 7 11 | Sonda de retorno Zona 1 abierta o cortocircuitada |
| 7 12 | Sonda de retorno Zona 2 abierta o cortocircuitada |
| 7 13 | Sonda de retorno Zona 3 abierta o cortocircuitada |
| 7 22 | Sobrecalentamiento Zona 2 |
| 7 23 | Sobrecalentamiento Zona 3 |
| 7 50 | Esquema hidráulico no definido |
| 801 | Fallo de ajuste de calibración |
| 802 | Llama detectada con válvula de gas cerrada |
| 803 | Parametro potencia errado (parametro 229) |
| 804 | Desacoplamiento Clip-In requerido (ver nota) |

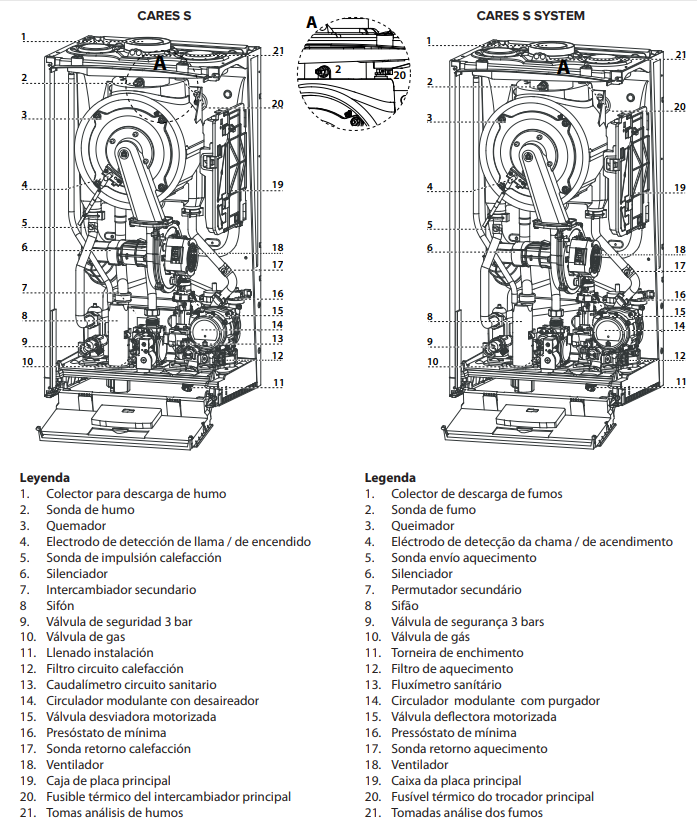

Despiece
Datos Técnicos
| Datos Técnicos | CARES S 24 | CARES S 30 |
|---|---|---|
| Peso | 26 Kg | 28 Kg |

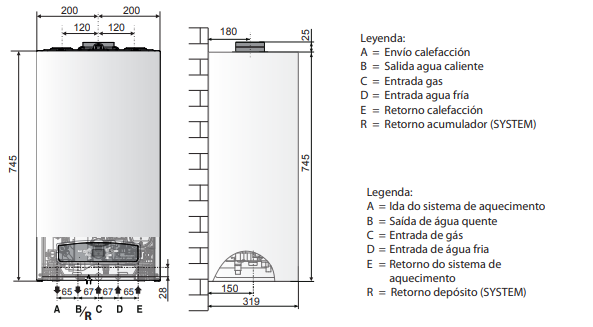

| Dimensiones (alto-ancho-fondo) | 74,5-40-31,9 cm | 74,5-40-31,9 cm |
| CÁMARA | estanca | estanca |
| CERTIFICADO CE | 0085CU0394 | 0085CU0394 |
| Potencia nominal máx./mín (calef) PCI | 20,0/4,7 kW | 24,0/5,8 kW |
| Potencia nominal máx./min (sanit.) PCI | 23,5/4,7 kW | 29,0/5,8 kW |
| Potencia útil máx./min. (60/80º) (calef) | 19,6/54,6 kW | 23,6/5,7 kW |
| Potencia útil máx./mín. (sanit) | 23,0/4,6 kW | 28,5/5,7 kW |
| A la potencia nominal (60/80º) PCI | 98,0 % | 98,2 % |
| A la potencia nominal (30/50ºC) PCI | 105 % | 106,5 % |
| Al 30% de la potencia nominal (PCI) | 108,5 % | 108,6 % |
| Temperatura máx./mín. calefacción (alta temp.) | 82/35 ºC | 82/35 ºC |
| Temperatura máx./mín. calefacción (baja temp) | 45/20 ºC | 45/20 ºC |
| Temperatura máx./mín. sanitario | 60/30 ºC | 60/36 ºC |
| Caudal agua caliente (T 25ºC) | 13,2 l/min | 16,0 l/min |
| Tensión / frecuencia de alimentación | 230/50 V/Hz | 230/50 V/Hz |
| Potencia eléctrica absorbida total | 62 W | 64,7 W |
| Grado de protección de la instalación eléctrica | X5D IP | X5D |
| Clase ErP CALEF/ACS | A/A | A/A |
| Perfil de consumo | XL | XL |
| Código | 33016377 | 33016378 |
Ahorro de energía en el hogar
Las tecnologías Ariston optimizan el funcionamiento del dispositivo para minimizar el consumo de energía y las emisiones, de acuerdo con la normativa europea.
Calidad Ariston
Los componentes han sido desarrollados para garantizar un rendimiento duradero y una alta eficiencia, con la garantía de la marca Ariston. Testado 100% cada producto Ariston se prueba rigurosamente en cuanto a la calidad, rendimiento y seguridad. Los resultados están garantizados.
Durabilidad en el intercambiador de acero inoxidable, súper resistente diseñado para trabajar en condiciones extremas para garantizar resultados de alto nivel con la máxima durabilidad.
Características
- Alta eficiencia: Bajo consumo energético y emisiones reducidas. Modulacion 1:5.
- Dimensiones compactas: Dimensiones compactas, fácil de instalar.
- Diseño Italiano: Elegante estética italiana creada en cooperación con los mejores diseñadores.
- Sistema de gestión: Nuevo protocolo de comunicación que proporciona una gestión completa del sistema de calefacción.
- Función Auto: Máximo confort, eficiencia energética y ahorro. Ajusta la temperatura de envío automáticamente según la temperatura exterior y la temperatura de la habitación, consiguiendo un gran confort y ahorro.
Ventajas y beneficios
- Intercambiador de acero INOX
- Rango de modulación 1:5
- Hasta un 35% de ahorro de energía
- Bomba de alta eficiencia muy silenciosa
- Caldera con envolvente metálica, dimensiones compactas y peso reducido
- Display LCD retroiluminación con menú intuitivo
- Acceso frontal a conexiones eléctricas
- Compatible con accesorios Ariston NET y control por voz de Alexa, Google y Apple.
