LG Sistema MULTI-INVERTER (MPS Inverter)

Multi F / MultiFdx

• La función de auto-diagnóstico del aire acondicionado avisa de los problemas, si los hubiera.
• La avería se visualiza en la ventana del visor de las unidades interiores, en el control remoto por cable y en el LED del cuadro de control de la unidad exterior.
• Si parpadean los dos leds, el dígito de color rojo se visualiza primero.
• Después de darse el error, si éste se solventa, el parpadeo del LED de error se elimina simultáneamente.

Códigos de error / avería

Indicador de averías en la unidad interior

Código error	Contenido	Causa del error	Status interior
01	Sensor de aire (abierto / en corto)	Abierto / En corto	Apagado
02	Sensor de la tubería de entrada	Abierto / En corto	Apagado
03	Communicación (Interior↔Control remoto)	Comunicación deficiente	Apagado
04	Bomba drenaje / Interruptor de boya	Interruptor de boya abierto	Apagado
05	Communicación (Interior↔Exterior)	Comunicación deficiente	Apagado
06	Sensor de la tubería de salida	Abierto / En corto	Apagado
07	Modo de funcionamiento distinto	Modod de funcionamiento distinto	Apagado
09	Chequeo total EEPROM	Chequeo total desajustado	Apagado
10	BLDC bloqueo del motor del ventilador	El motor no funciona	Apagado

Indicador de averías en la unidad exterior

Cógigo error	Contenido	LED01G (Rojo)	LED02G (Verde)	Causa del error	Status exterior
21	Fallo IPM (Sobrecorriente en compresor)	2 ◑	1 ◑	Malfunción compresor, fallo IPM	Apagado
22	CT 2(Max. Corriente)	2 ◑	2 ◑	Corriente superior a 14A	Apagado
23	Conexión de bajo voltaje (DC)	2 ◑	3 ◑	Voltaje inferior a 140V	Apagado
24	Presión alta / baja	2 ◑	4 ◑	Interruptor de presión alta/baja abierto	Apagado
25	Bajo / Alto voltaje AC	2 ◑	5 ◑	Entrada de voltaje AC anormal	Apagado
26	Posición del compresor DC	2 ◑	6 ◑	Detección de error de posición	Apagado
27	Defecto PSC	2 ◑	7 ◑	Defecto PSC	Apagado
28	Conexión de alto voltaje DC	2 ◑	8 ◑	Apagado	Apagado
32	Alta Tª tubo descarga (Comp. INV)	3 ◑	2 ◑	Apagado	Apagado
33	Alta Tª tubo descarga (Comp Cte)	3 ◑	3 ◑	Apagado	Apagado
40	Circuito CT	4 ◑	○	Mal funcionamiento del circuito CT	Apagado
41	Sensor descarga compresor INV.	4 ◑	1 ◑	Abierto / En corto	Apagado
44	Sensor de aire	4 ◑	4 ◑	Abierto / En corto	Apagado
45	Sensor del condensador	4 ◑	5 ◑	Abierto / En corto	Apagado
46	Sensor del tubo de succión	4 ◑	6 ◑	Abierto / En corto	Apagado
47	Sensor del tubo del compresor CTE	4 ◑	7 ◑	Abierto / En corto	Apagado
51	Sobrecapacidad	5 ◑	1 ◑	Combinación excede capacidad	Apagado
53	Comunicación (Interior ↔ Exterior)	5 ◑	3 ◑	Comunicación deficiente	Apagado
60	Suma de comprobación EEPROM	6 ◑	○	Chequeo total desajustado	Apagado
61	Alta Tª sensor de tubo de condensación	6 ◑	1 ◑	Alta Tª del condensador	Apagado
62	Alta Tª sensor del disipador de calor	6 ◑	2 ◑	Alta Tª del disipador	Apagado
65	Sensor del disipador de calor	6 ◑	5 ◑	Abierto / En corto	Apagado

Solución de problemas por código de error

Error Ch1,Ch2,Ch6

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
01	Sensor de aire interior	• Abierto / En corto • Defecto de soldadura • Error de circuito interno	• Sensor normal : 10 KΩ / a 25 ℃ (Desenchufado) • Voltaje normal : 2.5 Vdc / a 25 ℃ (Enchufado)
02	Sensor de tubo de entrada de unidad interior	• Abierto / En corto •Defecto de soldadura •Error de circuito interno	• Sensor normal : 5 KΩ / a 25 ℃ (Desenchufado) • Voltaje normal : 2.5 Vdc / a 25 ℃ (Enchufado)
06	Sensor de tubo de salida de unidad exterior	• Abierto / En corto •Defecto de soldadura •Error de circuito interno	• Sensor normal : 5 KΩ / at 25 ℃ (Desenchufado) • Voltaje normal : 2.5 Vdc / at 25 ℃ (Enchufado)

Error Ch3

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
03	Error de comunicación (Mando remoto por cable)	• Defecto de soldadura • Error de circuito interno placa • Error en mando por cable • Fallo en la conexión	• Conexión del cableado • Voltaje de la placa principal 12 Vdc • Interferencia por ruido en la línea

Error ch4

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
04	Bomba de drenaje / Interruptor del flotador	• Interruptor del flotador abierto (Normal : cerrado) • Inundacción de la bandeja de drenaje	• Conexión del cableado (Bomba drenaje/ Interruptor del flotador) • Corriente en la bomba de drenaje ( 220V ) • Instalación del desagüe. • Instalación de la unidad interior (Inclinación)

Error ch9, ch10

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
09	Chequeo total EEPROM (Unidad Interior)	• Chequeo total desajustado	• Comprobar las soldaduras • Cambiar placa PCB
10	BLDC bloqueo del motor del ventilador (Unidad Inteior)	• El motor no funciona • El ventilador y la placa no se comunican • Obstrucción del ventilador	• Comprobar el ventilador de la unidad interior • Comprobar el estado de la conexión entre la placa y el motor del ventilador

Error ch5, ch53

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
05	Comunicación (Interior↔Exterior)	• El conector de transmisión está desconectado. • Los cables de conexión están mal conectados. • La línea de comunicación está rota • Error en la placa de la u. exterior • Error en la placa de la u. interior	• Comprobar la entrada de corriente AC 230V. (Exterior, Interior) • Comprobar conector de transmisión. • Comprobar la conexión de los cables. • Check transmission circuit of outdoor PCB • Check transmission circuit of indoor PCB
53	Comunicación (Interior↔Exterior)	• El conector de transmisión está desconectado. • Los cables de conexión están mal conectados. • La línea de comunicación está rota • Error en la placa de la u.exterior • Error en la placa de la u.interior	• Comprobar la entrada de corriente AC 230V. (Exterior, Interior) • Comprobar conector de transmisión. • Comprobar la conexión de los cables. • Check transmission circuit of outdoor PCB • Check transmission circuit of indoor PCB

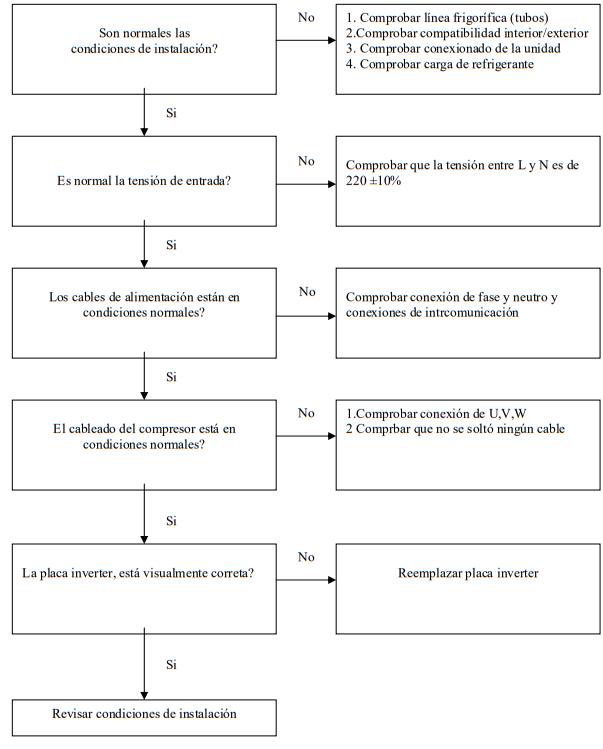

Error ch21

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
21	Pico de tensión DC	• Sobreintensidad instantánea • Corriente sobrepasada • Escaso aislamiento de IPM	• Sobreintensidad instantánea en las fases U,V,W: Compresor bloqueado Una conexión erronea en U,V,W • Condiciones de sobrecarga: Sobrecarga de refrigerante Esceso en la longitud de la tubería • Falta de aislamiento del compresor

Error ch22

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
22	C/T Máxima corriente	• Sobrecorriente (14A↑)	• Malfuncionamiento del compresor • Obstrucción en tubería • Entrada baja de corriente • Refrigerante, longitud de tubería, obstrucciones, …

Error ch40

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
40	Circuito Interno C/T	• Error inicial de corriente	• Malfuncionamiento del circuito de detección de corriente. (Abierto / En corto) • La tensión de “C01N” es 4.0 Vdc (25A)↑.

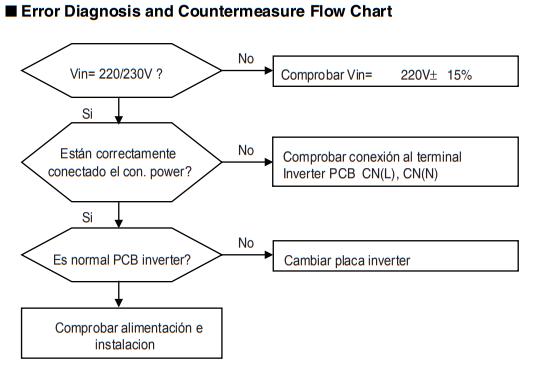

Error ch23, ch28, ch25

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
23	Conexión de bajo voltaje DC	• La conexión de voltaje DC es inferior a 140 Vdc.	• Comprobar la fuente de energía. • Comprobar los componentes.
28	Conexión de alto voltaje DC	• La conexión de voltaje DC es superior a 420 Vdc.	• Comprobar la fuente de energía. • Comprobar los componentes.
25	Voltaje de entrada	• Voltaje de entrada anormal ( 140 Vac↓, 300 Vac ↑ )	• Comprobar la fuente de energía. • Comprobar los componentes.

Error ch24, ch35

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
24	Presostato abierto	• Alta / Baja presión Switch abierto.	•Comprobar la conexión de “CN_PRESS” •Comprobar que la válvula de servicio está abierta. •Comprobar posibles fugas de refrigerante.
35	Presostato abierto	• Alta / Baja presión Switch abierto.	•Comprobar la conexión de “CN_PRESS” •Comprobar que la válvula de servicio está abierta. •Comprobar posibles fugas de refrigerante.

Error ch26, ch27

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
26	Posición del compresor DC	• Error de detección de la posición del compresor	• Comprobar la conexión de los calbes del compresor “U,V,W” • Malfuncionamiento del compresor • Comprobar los componentes del “IPM”.
27	Fallo del PSC	• Sobreintensidad “IGBT”	• Comprobar el componente del “IGBT” . • Comprobar los componentes.

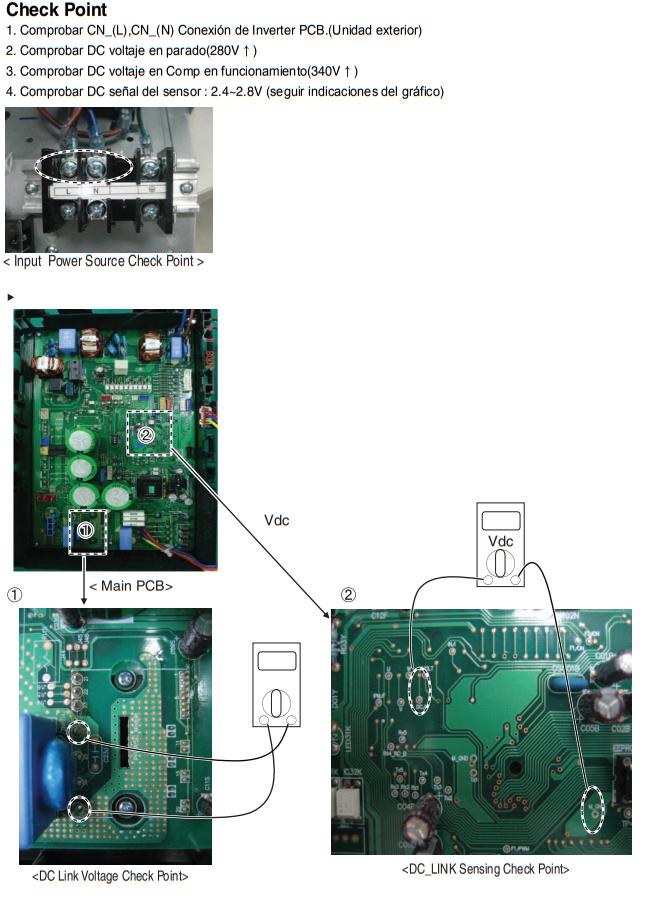

Error ch28

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
28	Inverter DC (Error Exceso de voltaje)	Inv PCB DC (voltaje excede de 420V)	Comprobar tensión de alimentación (L~N) ODU inverter PCB dañado(DC Link voltage sensing part)

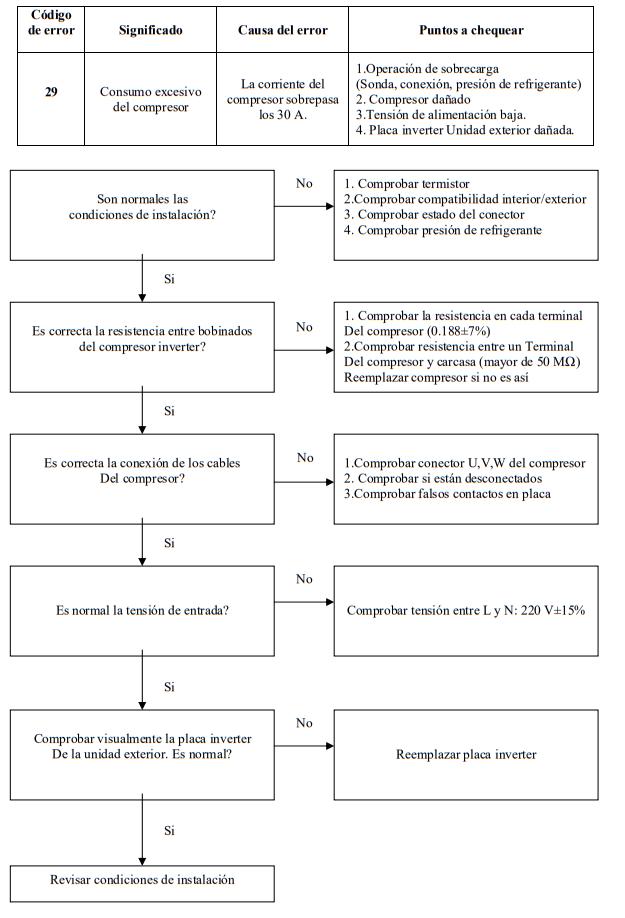

Error ch29

Error ch24, ch32, ch33, 35

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
24	Presostato abierto	• Alta / Baja presión Switch abierto ***Ver error 24	• Comprobar el sensor de descarga compresor Inverter. • Comprobar las condiciones de intalación por sobrecarga. • Comprobar posibles fugas de refrigerantes. • Comprobar que la válvula de servicio está abierta.
32	Alta Tª descarga compresor Inverter (105℃↑)	• Descarga del compresor Inverter demasiado alta	• Comprobar el sensor de descarga compresor Inverter. • Comprobar las condiciones de intalación por sobrecarga. • Comprobar posibles fugas de refrigerantes. • Comprobar que la válvula de servicio está abierta.
33	Alta Tª descarga compresor Cte. (105℃↑)	• Descarga del compresor Constante demasiado alta	• Comprobar el sensor de descarga compresor Constante. • Comprobar las condiciones de intalación por sobrecarga. • Comprobar posibles fugas de refrigerantes. • Comprobar que la válvula de servicio está abierta.
35	Presostato abierto	• Alta / Baja presión Switch abierto ***Ver error 24	• Comprobar el sensor de descarga compresor Inverter. • Comprobar las condiciones de intalación por sobrecarga. • Comprobar posibles fugas de refrigerantes. • Comprobar que la válvula de servicio está abierta.

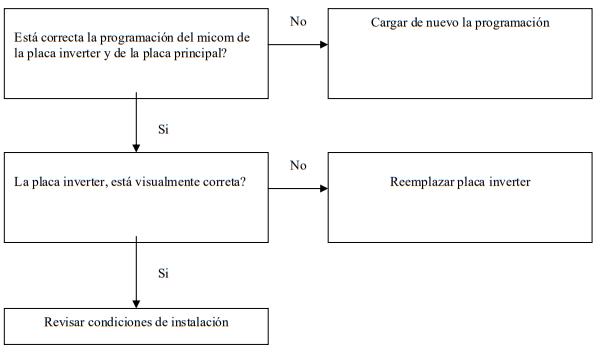

Error ch39

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
39	Error de comunicación entre placa principal y placa inverter	Error de inverter y principal micom de la placa comunicación entre	– Placa inverter defectuosa – Diferentes versiones de sw de micom – Micom defectuoso

Error ch41, ch47, ch44, ch45, ch46, ch65

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
41 47	Sensor tubería(Inv) Sensor tubería(Cons)	• Error en la conexión del conector • Fallo en la placa • Fallo en sensor (Abierto /En corto)	• Resistencia normal : 200 KΩ a 25℃ (Desconectado) • Voltaje normal : 4.5 Vdc a 25℃ (conectado)
44	Sensor de aire	• Error en la conexión del conector • Fallo en la placa • Fallo en sensor (Abierto /En corto)	• Resistencia normal : 10 KΩ a 25℃ (Desconectado) • Voltaje normal : 2.5 Vdc a 25℃ (Enchufado)
45 46	Sensor tubería condensador Sensor aspiración condensador	• Error en la conexión del conector • Fallo en la placa • Fallo en sensor (Abierto /En corto)	• Resistencia normal : 5 KΩ a 25℃ (Desconectado) • Voltaje normal : 2.5 Vdc a 25℃ (Enchufado)
65	Sensor disipador	• Error en la conexión del conector • Fallo en la placa • Fallo en sensor (Abierto /En corto)	• Resistencia normal : 10 KΩ a 25℃ (Desconectado) • Voltaje normal : 2.5 Vdc a 25℃ (Enchufado)

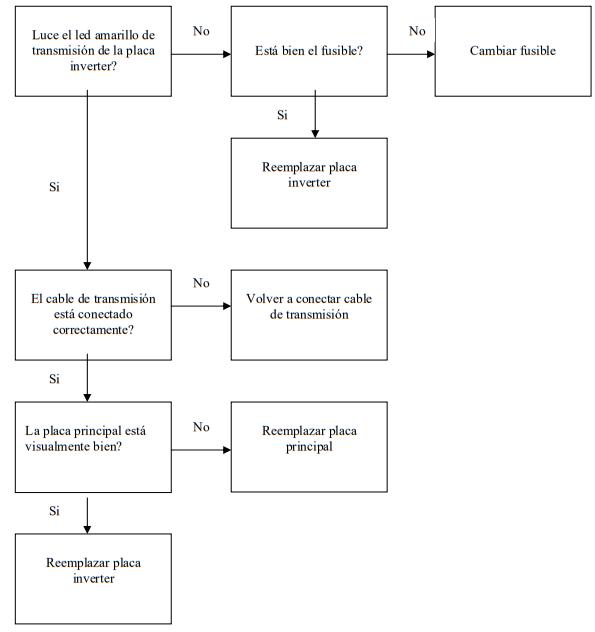

Error ch52

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
52	Error de comunicación entre placa principal y placa inverter	Controlador principal no puede recibir señal Controlador principal del controlador inverter	– Cable de transmisión desconectado. – Placa inverter defectuosa – Fusible de unidad exterior defectuoso

Error ch51, ch60

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
51	Sobrecapacidad	• Combinación no válida	• Comprobar las capacidades de la unidades interiores. • Comprobar la tabla de combinaciones.
60	Suma de comprobación EEPROM	• Compruebe el error en la suma	• Comprobar el puerto de conexión • Comprobar las soldaduras

Error ch61, ch62

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
61	Alta Tª del sensor del tubo de condensador	• Detectada alta Tª en el sensor del tubo del condensador (65℃)	• Comprobar las condiciones de carga. • Comprobar el sensor del tubo del condensador.
62	Alta Tª en el sensor del disipador	• Detectada alta Tª en el sensor del disipador (85℃)	• Comprobar si el ventilador está bloqueado. • Comprobar el sensor del disipador.

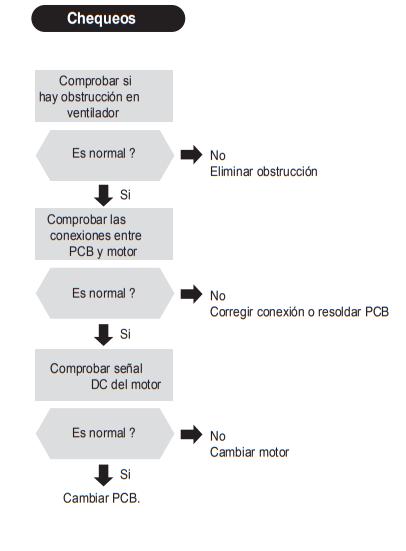

Error ch67

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
67	Bloqueo motor ventilador U. ext	• Ventilador no funciona •Mal contacto del conector a la placa • Obstrucción ventilado	• Comprobar funcionamiento motor ventilador. • Comprobar que las conexiones son correctas. • PCB y motor ventilador.

Error ch73

Código	Título	Causa del error	Puntos de chequeo & condiciones normales
73	Se ha producido un pico de sobretensión (error en el software)	La placa inverter ha sufrido un pico superior a 48A durante 2 mseg.	– Operación de sobrecarga – Placa inverter defectuosa – La tensión de la línea sufre anomalías – Voltaje de entrada anormal – Compresor defectuoso

Tabla de sensores
